PRINCIPAIS CARACTERÍSTICAS

• Caixa de bobina de grande capacidade
• Referência BC-DBM(1)-NBL
• Sistema NBL com mola interna
• Mola interna anti-giro da bobina
• Aplicação em máquinas industriais compatíveis
• Utilizada com lançadeira grande
• Indicada para transporte duplo, triplo e aplicações similares
• Utiliza bobina de grande capacidade compatível
• Peça de reposição do sistema inferior de formação do ponto

COMPATIBILIDADE

A família BC-DBM(1)-NBL possui aplicação ampla em máquinas industriais que utilizam lançadeira e bobina de grande capacidade.

Entre os modelos tecnicamente relacionados ao mesmo padrão são encontrados:

Juki

• DU-1181 / DU-1181N
• DU-141H
• DSU-144
• modelos antigos DDL de grande capacidade compatíveis

Brother

• DB2-B797 e aplicações relacionadas

Typical

• GC0302
• GC0302H
• GC6-7 e configurações compatíveis

Highlead

• GC0318
• GC0618 e versões compatíveis

Jack

• JK-6380 e versões relacionadas
• JK-6830 e versões relacionadas

SunStar

• KM-340

Zoje

• ZJ0302
• ZJ0303
• ZJ0628 e configurações relacionadas

A compatibilidade não deve ser determinada apenas por “transporte duplo” ou “pespontão”. Máquinas visualmente semelhantes podem utilizar caixas e bobinas diferentes.

Antes da compra, confira a referência, formato da caixa, dimensões da bobina e modelo completo da máquina.

IDENTIFICAÇÃO

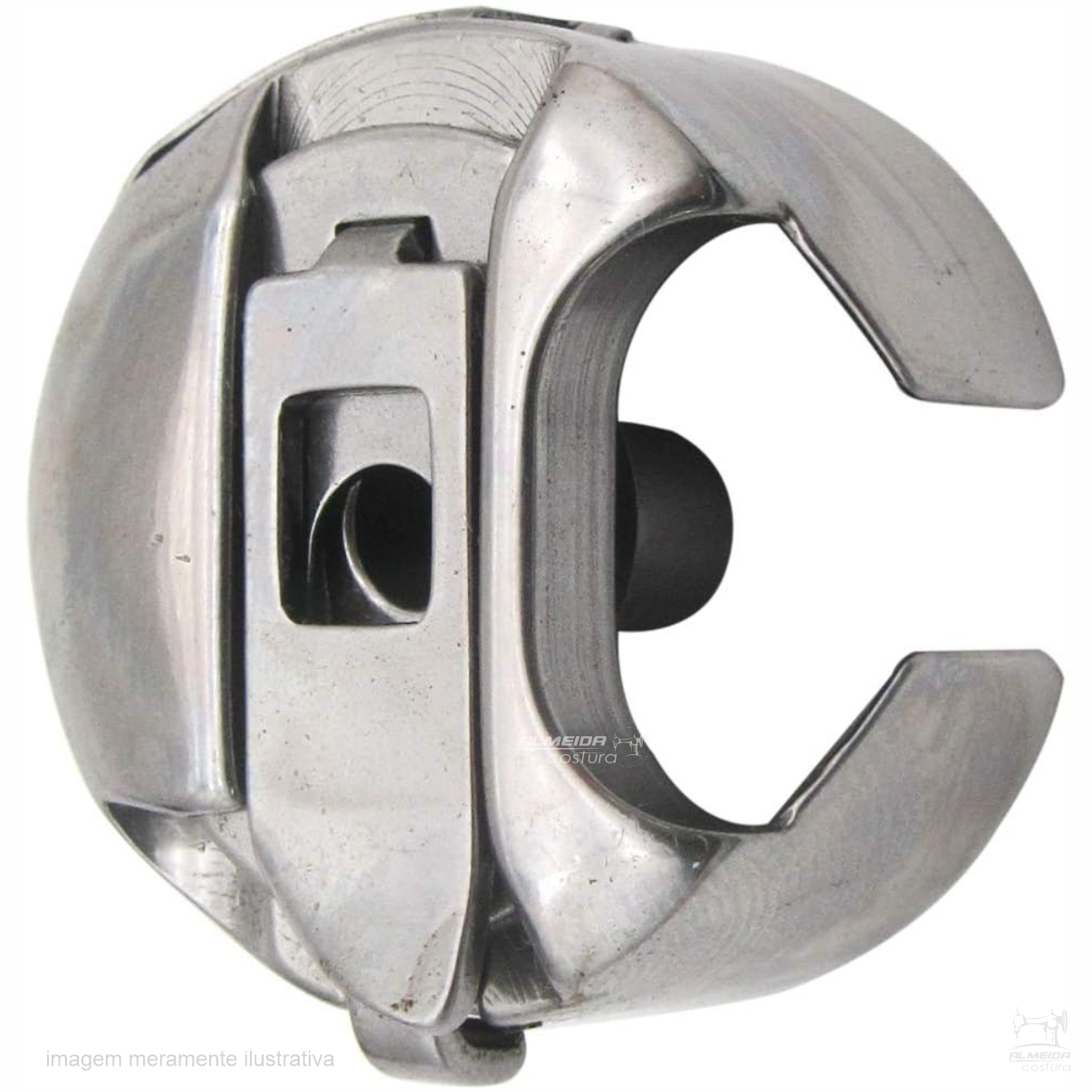

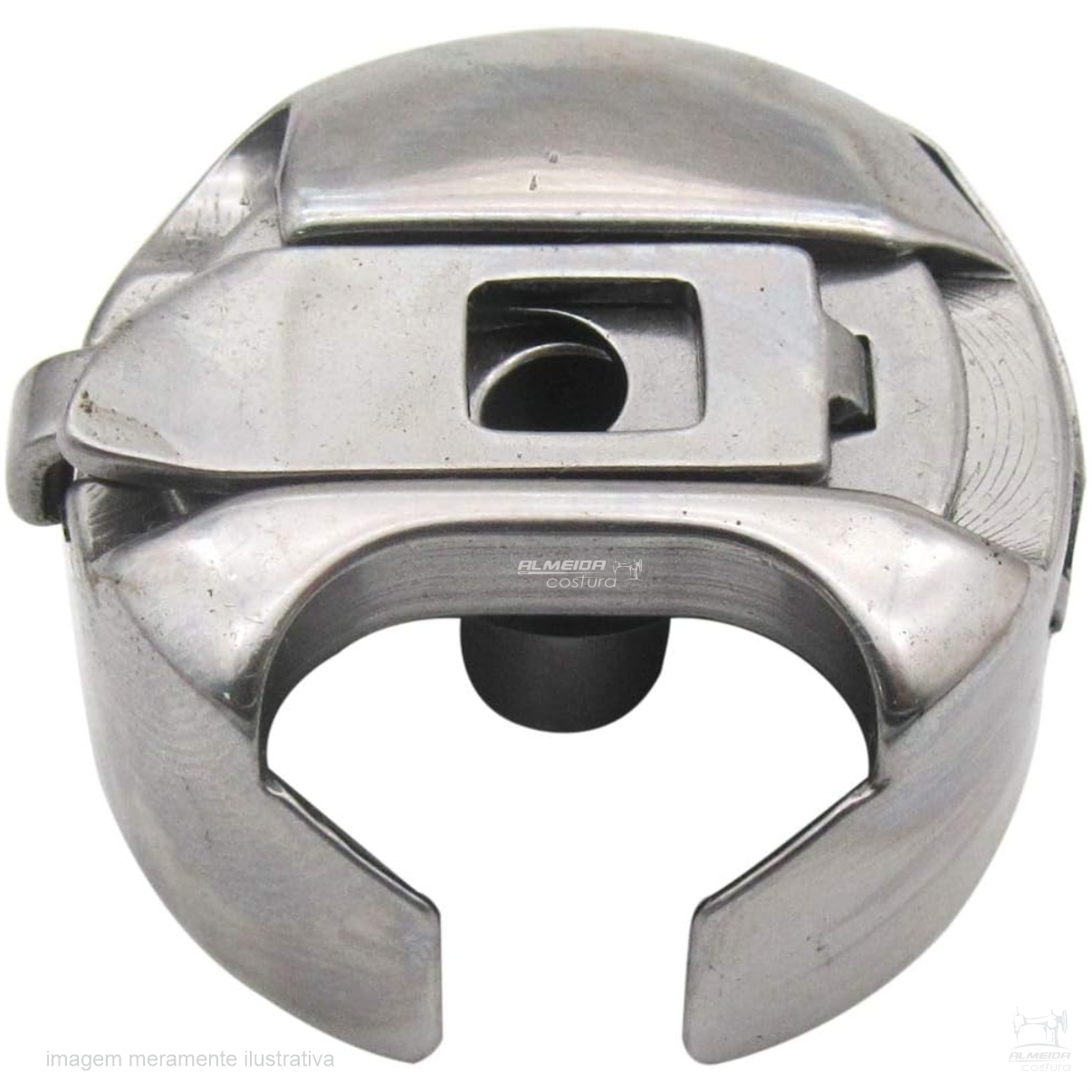

Produto: Caixa de bobina grande
Nome técnico: Large Capacity Bobbin Case
Referência: BC-DBM(1)-NBL
Tipo: Porta-bobina industrial de grande capacidade
Sistema: NBL / mola interna anti-retrocesso
Aplicação: Máquina industrial de ponto fixo compatível
Bobina relacionada: BO-DBM(1)N / 117061-001
GTIN/EAN:
NCM: 8452.90.91

PARA QUE SERVE?

A caixa de bobina recebe a bobina da linha inferior e trabalha instalada dentro do conjunto da lançadeira.

Durante a costura, a linha sai da bobina, passa pelo sistema de tensão da caixa e participa da formação do ponto juntamente com a linha superior.

Por ser um modelo de grande capacidade, utiliza uma bobina maior que os padrões industriais convencionais compatíveis, permitindo armazenar maior quantidade de linha.

SISTEMA NBL — MOLA INTERNA

A sigla NBL está relacionada ao sistema conhecido como No Back Lash.

A mola fica posicionada no interior da caixa e exerce pressão sobre a bobina.

Sua principal função é ajudar a impedir que a bobina continue girando livremente por inércia quando a máquina reduz a velocidade ou para.

Esse controle ajuda a evitar excesso de linha solta dentro da caixa.

Importante

A mola interna NBL não substitui a mola externa de tensão da linha.

São funções diferentes:

Mola interna NBL: controla principalmente o giro residual da bobina.

Mola de tensão da caixa: controla a resistência da linha inferior durante sua saída.

BC-DBM(1), NBL1, NBL2 E NBL3

A Towa documenta diferentes configurações desta família:

BC-DBM(1)
Caixa de bobina grande sem mola interna NBL.

BC-DBM(1)-NBL1
Utiliza mola interna NBL-1301.

BC-DBM(1)-NBL2
Utiliza mola interna NBL-1302.

BC-DBM(1)-NBL3
Utiliza mola interna NBL-1303.

O corpo básico pertence à mesma família, mas a mola interna possui formatos diferentes.

Como o produto informado está identificado apenas como BC-DBM(1)-NBL, eu não definiria NBL1, NBL2 ou NBL3 na página sem conferir a unidade vendida.

BOBINA COMPATÍVEL

Para a família Towa BC-DBM(1), a bobina correspondente é encontrada como:

BO-DBM(1)N

e comercialmente por referências como:

117061-001

A documentação técnica consultada informa aproximadamente:

Diâmetro da bobina: 25,7 mm
Largura/altura: 11 mm

Essas medidas são especialmente úteis para diferenciar este conjunto de caixas de bobina menores.

REFERÊNCIAS RELACIONADAS

Entre as referências encontradas para diferentes fabricantes e versões desta família estão:

B1837-201-SA0
151845-001

A B1837-201-SA0 possui relação técnica documentada com BC-DBM(1)-NBL1.

Já alguns códigos comerciais aparecem relacionados tanto a versões com mola NBL quanto ao modelo convencional. Por isso, eu não colocaria uma lista extensa de equivalências como garantia sem verificar a variante física do produto.

NÃO CONFUNDIR COM BC-DBM(1) SEM NBL

Existem caixas visualmente muito semelhantes:

BC-DBM(1) — sem mola interna NBL
BC-DBM(1)-NBL — com mola interna anti-giro

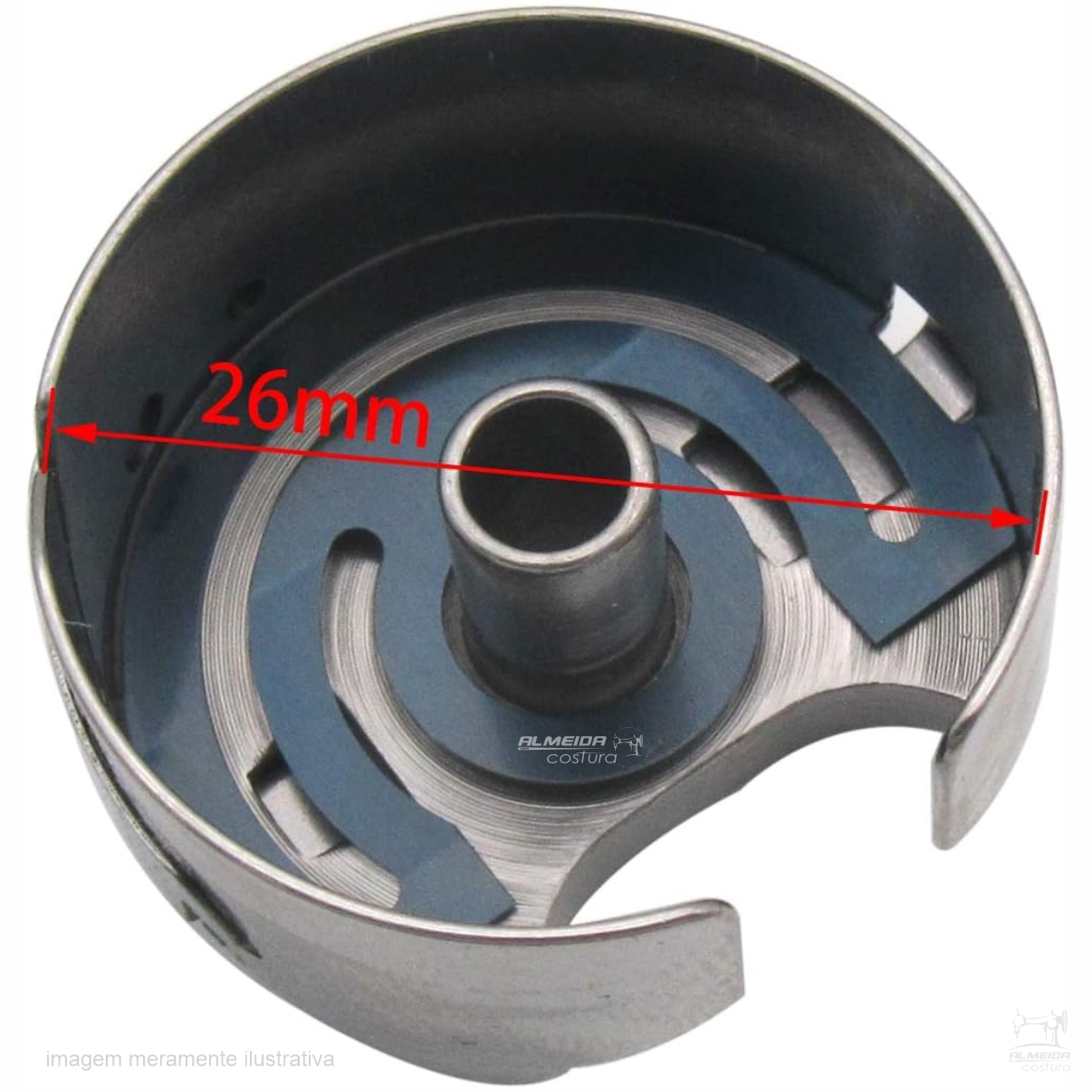

Ao retirar a bobina, é possível observar se existe a mola interna no fundo da caixa.

Esse detalhe deve ser conferido principalmente quando a máquina originalmente utiliza o sistema anti-backlash.

QUANDO VERIFICAR A SUBSTITUIÇÃO?

A caixa deve ser verificada quando houver:

• corpo deformado;
• trava danificada;
• folga excessiva;
• mola de tensão danificada;
• dificuldade para regular a tensão inferior;
• mola interna NBL quebrada ou ausente;
• bobina girando excessivamente após a parada;
• linha prendendo ou escapando da caixa;
• desgaste provocado pelo uso.

Falhas na costura também podem estar relacionadas à bobina, lançadeira, sincronismo, linha ou regulagem da máquina.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

1. Referência BC-DBM(1)-NBL
2. Presença da mola interna
3. Formato externo da caixa
4. Tipo de lançadeira
5. Bobina utilizada
6. Medida aproximada da bobina
7. Modelo completo da máquina
8. Caixa atualmente instalada

ITEM INCLUSO

01 Caixa de Bobina Grande com Mola Interna – BC-DBM(1)-NBL

A bobina não acompanha o produto, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

A Caixa de Bobina Grande BC-DBM(1)-NBL é uma peça utilizada no conjunto da lançadeira de máquinas de costura industriais compatíveis.

O modelo pertence à família de caixas de grande capacidade e utiliza sistema interno NBL — No Back Lash, composto por uma mola que exerce pressão sobre a bobina para reduzir seu giro residual durante desacelerações e paradas da máquina.

Esse sistema não deve ser confundido com a mola de tensão da linha. A mola NBL atua principalmente no controle da inércia da bobina, enquanto a tensão da linha inferior é regulada pelo conjunto de tensão localizado na própria caixa.

A família BC-DBM(1) é utilizada em diferentes máquinas industriais de ponto fixo, incluindo equipamentos de transporte duplo, triplo e pespontão que adotam o mesmo sistema de lançadeira grande.

Entre as aplicações relacionadas encontram-se modelos das marcas Juki, Brother, Typical, Highlead, Jack, SunStar e Zoje, sendo necessário confirmar o modelo completo e o padrão da caixa antes da substituição.

A bobina correspondente ao padrão possui aproximadamente 25,7 mm de diâmetro por 11 mm de largura, sendo encontrada por referências como BO-DBM(1)N e 117061-001.

Existem variantes BC-DBM(1)-NBL1, NBL2 e NBL3, diferenciadas principalmente pelo tipo de mola interna utilizada. Por isso, quando necessário, compare também o formato da mola existente na caixa antiga.
