PRINCIPAIS BENEFÍCIOS

✔ Caixa de bobina para sistema Apolo / Apollo
✔ Aplicação em diversos modelos Singer domésticos
✔ Recebe e mantém a bobina corretamente posicionada
✔ Possui sistema de regulagem da tensão da linha inferior
✔ Referências 421326-901 e 421325
✔ Indicada para reposição de caixa danificada ou desgastada
✔ Utiliza bobina compatível com o padrão do sistema Apolo

IDENTIFICAÇÃO

Produto: Caixa de bobina / porta-bobina
Tipo: Apolo / Apollo
Marca relacionada: Singer
Referência: 421325
Referência alternativa: 421326-901
Outras referências relacionadas: 421325-000, 421325-001, 421325-002, 421325001, 421325003
Sistema: Lançadeira rotativa
Tipo de máquina: Costura doméstica
SKU Almeida Costura: 0028943
NCM: 8452.90.81

PARA QUE SERVE?

A caixa de bobina é o componente responsável por acomodar a bobina dentro do conjunto da lançadeira.

Durante a costura, a bobina libera a linha inferior. Essa linha passa pelo sistema de tensão existente na caixa de bobina antes de participar da formação do ponto.

A mola e o parafuso presentes na caixa permitem controlar a resistência aplicada à linha inferior.

Para que a costura fique corretamente equilibrada, essa tensão deve trabalhar em conjunto com a regulagem da linha superior da máquina.

COMO FUNCIONA O SISTEMA APOLO?

No sistema Apolo, a caixa de bobina permanece posicionada dentro do conjunto da lançadeira rotativa.

A bobina é colocada dentro dessa caixa e a linha passa pelo caminho indicado na própria peça.

Durante a costura:

1. A agulha leva a linha superior para a região da lançadeira.

2. A lançadeira captura a laçada formada pela linha da agulha.

3. A linha superior passa ao redor da região da caixa de bobina.

4. A linha inferior é liberada pela bobina sob tensão controlada.

5. As duas linhas se entrelaçam para formar o ponto.

Por isso, o correto encaixe da caixa e a passagem adequada da linha são importantes para o funcionamento da máquina.

COMPATIBILIDADE

MODELOS SINGER COM APLICAÇÃO DOCUMENTADA

6211, 6212, 6214, 6215, 6217, 9410

OUTROS MODELOS SINGER RELACIONADOS AO SISTEMA APOLO 421325 / 421326

1022, 1247, 1247N, 1263, 1263N, 1280, 1280N, 1288, 1288N, 1730, 1802, 1803, 1812, 1862, 2210, 2430, 2440, 2517, 2950, 30920, 3102, 3103, 3270, 4538, 4610, 5050, 5417, 5430, 57817, 57820, 57825, 5805, 5808, 5812, 5814, 5816, 5818, 5825, 5830, 5838, 5910, 6012, 6201, 6202, 6211, 6212, 6214, 6215, 6217, 6233, 7004, 7028, 7033, 7101, 7102, 7105, 7108, 7110, 7136, 7146, 7174, 7184, 7211, 7212, 8220, 8734, 8834, 9005, 9008, 9010, 9015, 9018, 9020, 9027, 9030, 9032, 9034, 9044, 9110, 9130, 9134, 9210, 93220, 93234, 9410, 9416, 9420, 9430, 9432, 9444, 9502, 9505, 9518, 9602, 9605, 9606, 9608, 9610, 9612, 9614, 9618, 9802, 9803, 9805, 9806, 9808, 9810, 9812, 9814, 9816, 9818, 9824, 9828, 9836, 9850, 9852, 9855, 9858, 9860, 9868, 9876, CG500, CG550, CG590, HD102, HD105, HD110.

IMPORTANTE SOBRE A COMPATIBILIDADE

A Singer utilizou diferentes sistemas de bobina e lançadeira ao longo dos anos.

Por isso, não basta a máquina ser Singer doméstica para esta caixa servir.

Antes da compra, confira:

Modelo completo da máquina, referência da caixa antiga, formato externo da peça, posição da mola de tensão, encaixes, sistema da lançadeira e tipo de bobina utilizado.

Máquinas do mesmo modelo também podem ter recebido alterações ou substituições de componentes ao longo de sua vida útil.

BOBINA UTILIZADA

O sistema relacionado à caixa 421325 utiliza bobina de padrão Classe 66, incluindo a referência Singer 172336 em diversos modelos compatíveis.

A bobina não acompanha este produto.

Não utilize uma bobina apenas porque possui diâmetro semelhante. A altura, formato e padrão da bobina precisam ser compatíveis com a caixa.

QUANDO PODE SER NECESSÁRIO SUBSTITUIR?

A caixa deve ser inspecionada quando apresentar:

Rachaduras, quebras, deformações, rebarbas causadas pelo contato da agulha, mola de tensão danificada, parafuso de regulagem com problema, encaixes quebrados ou desgaste excessivo.

Também pode ser necessário verificar a caixa quando ocorrer:

Linha prendendo, linha embolando sob o tecido, dificuldade de passagem da linha inferior, tensão irregular ou bobina sem permanecer corretamente posicionada.

Esses sintomas, porém, também podem ter outras causas.

Antes de substituir a peça, verifique igualmente agulha, bobina, passagem da linha, tensão superior, chapa da agulha e conjunto da lançadeira.

REGULAGEM DA TENSÃO

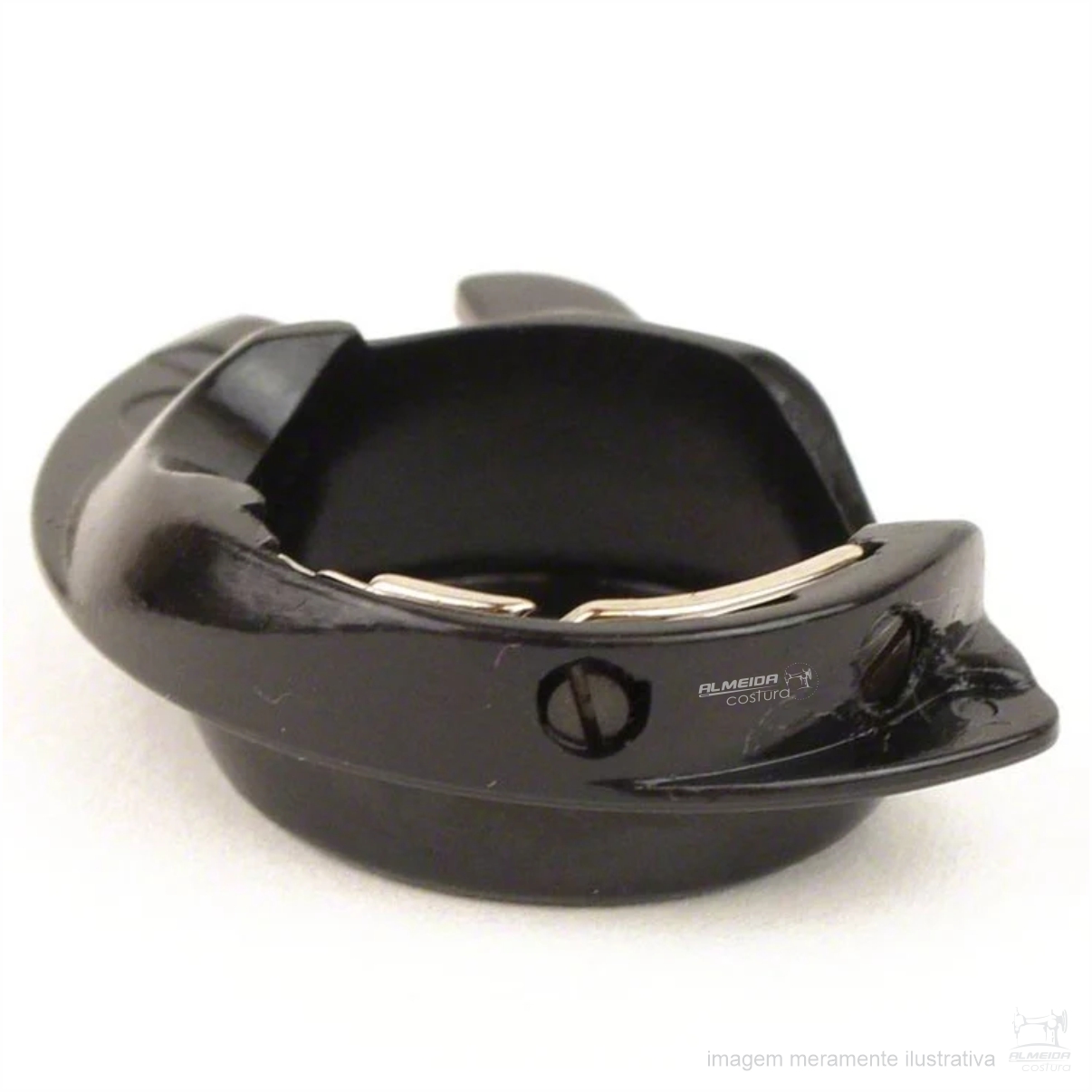

A caixa possui um pequeno parafuso relacionado à regulagem da mola de tensão da linha inferior.

Essa regulagem deve ser feita com cuidado.

Alterações muito grandes no parafuso podem desequilibrar a costura.

Antes de modificar a tensão da caixa, confira se a linha está corretamente passada, se a bobina é adequada e se a regulagem superior da máquina está correta.

Quando necessário, faça pequenos ajustes e teste a costura após cada alteração.

CUIDADOS NA INSTALAÇÃO

Desligue a máquina antes de retirar ou instalar a caixa de bobina.

Retire a bobina e limpe a região da lançadeira antes da instalação.

Compare a nova caixa com a peça antiga.

Posicione a caixa corretamente no conjunto, sem forçar encaixes ou travas.

Instale a bobina adequada e passe a linha conforme o caminho correto.

Gire o volante manualmente antes de ligar a máquina e confira se a agulha passa livremente.

Não utilize a máquina caso a agulha esteja tocando na caixa.

Faça inicialmente um teste em retalho antes de retornar à costura normal.

DESCRIÇÃO COMPLETA

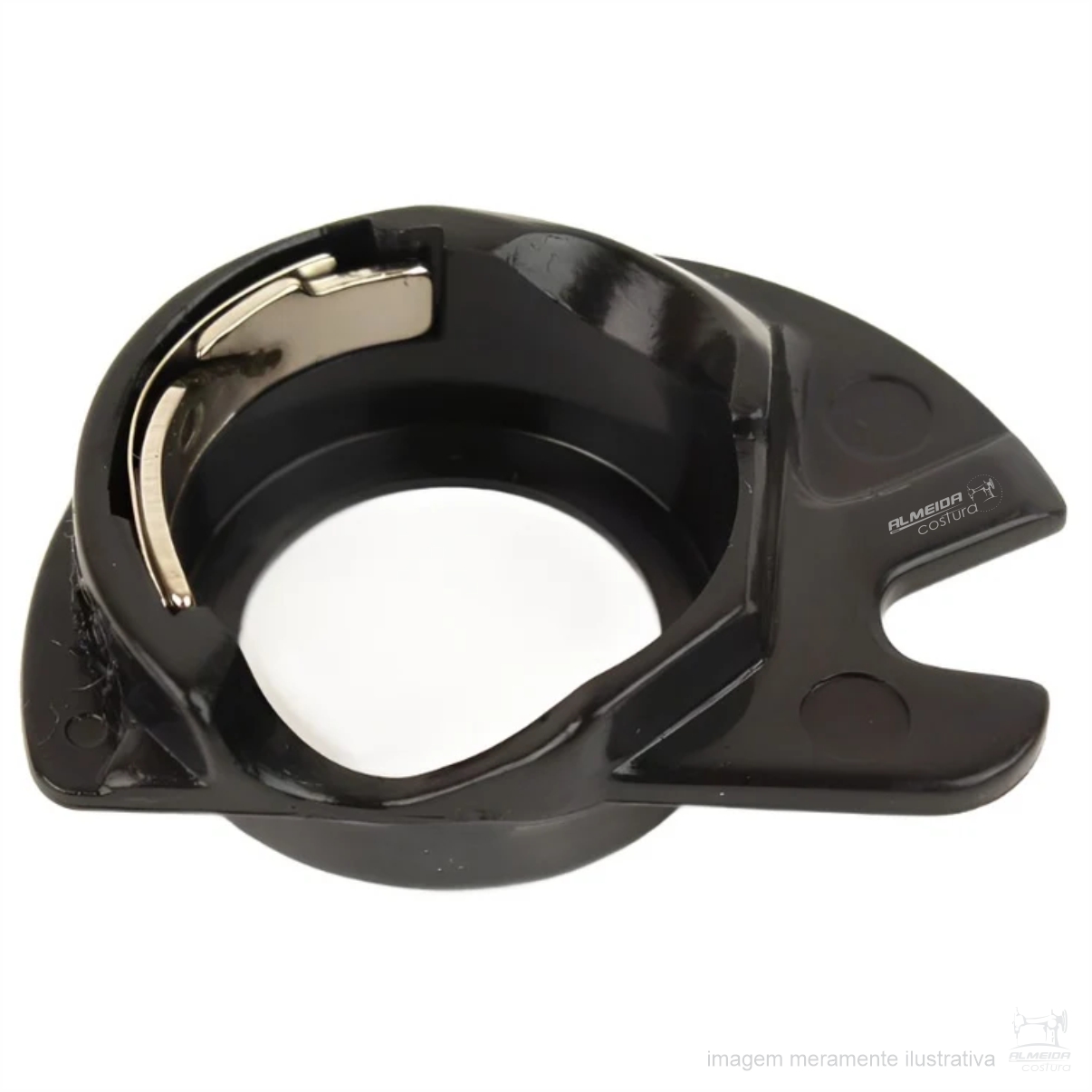

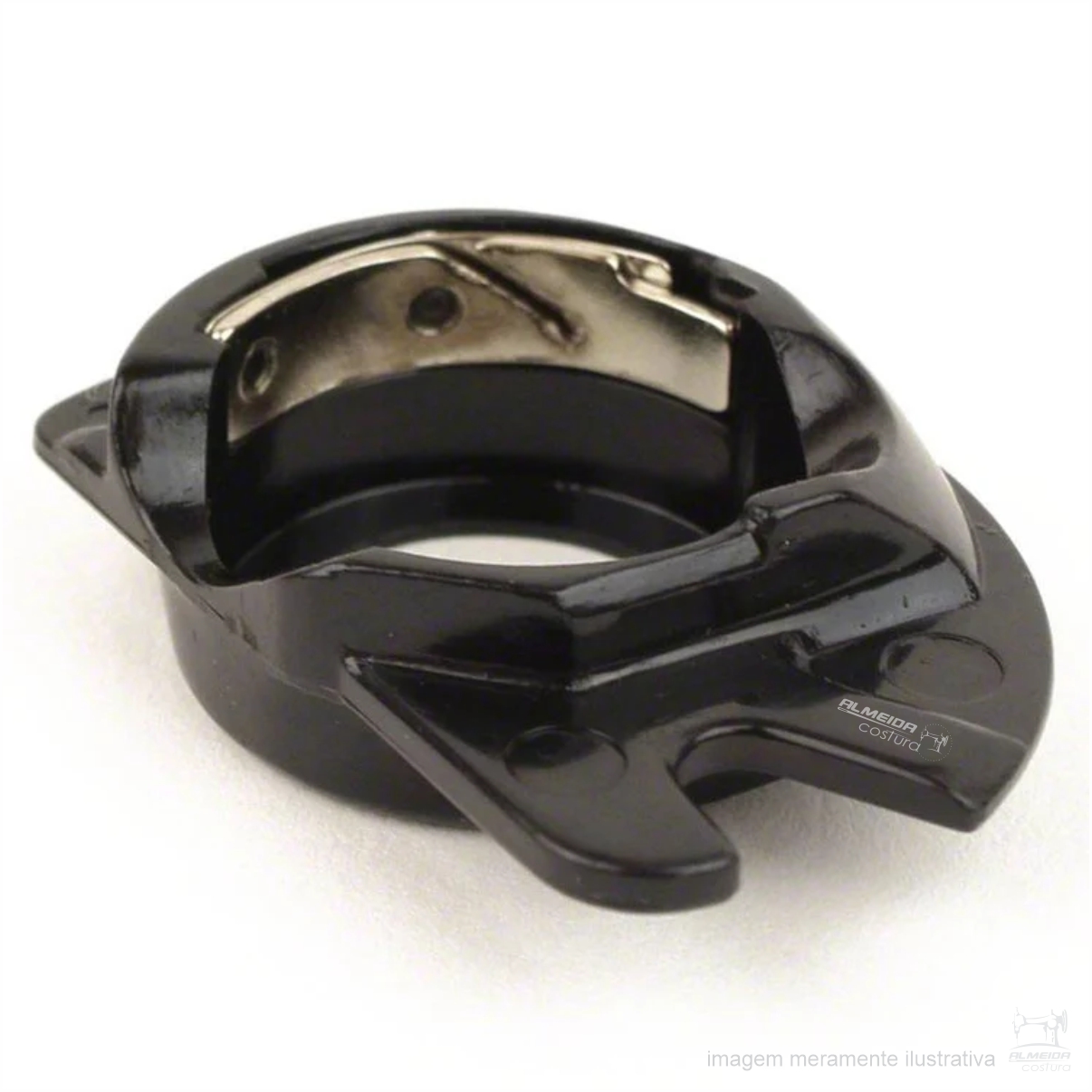

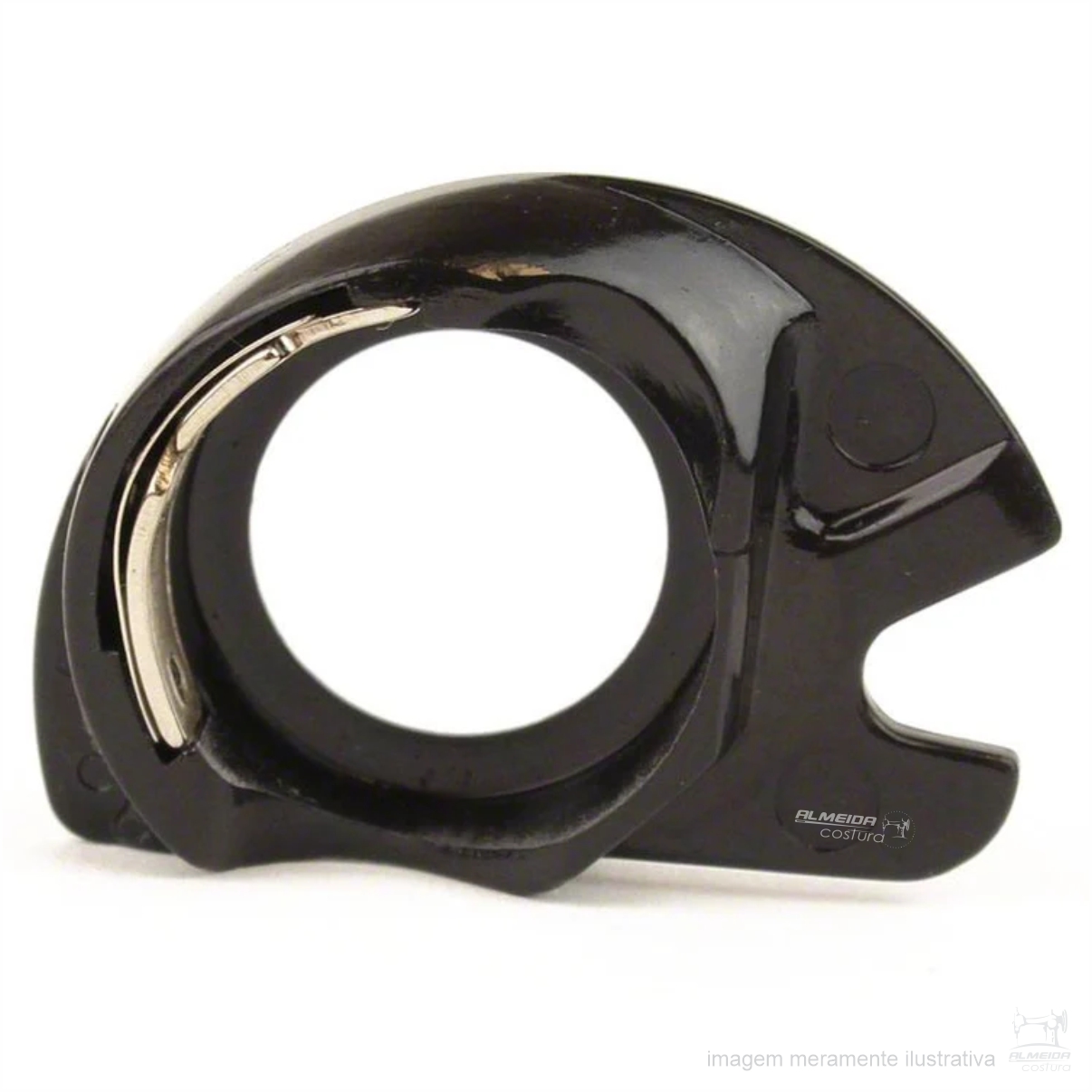

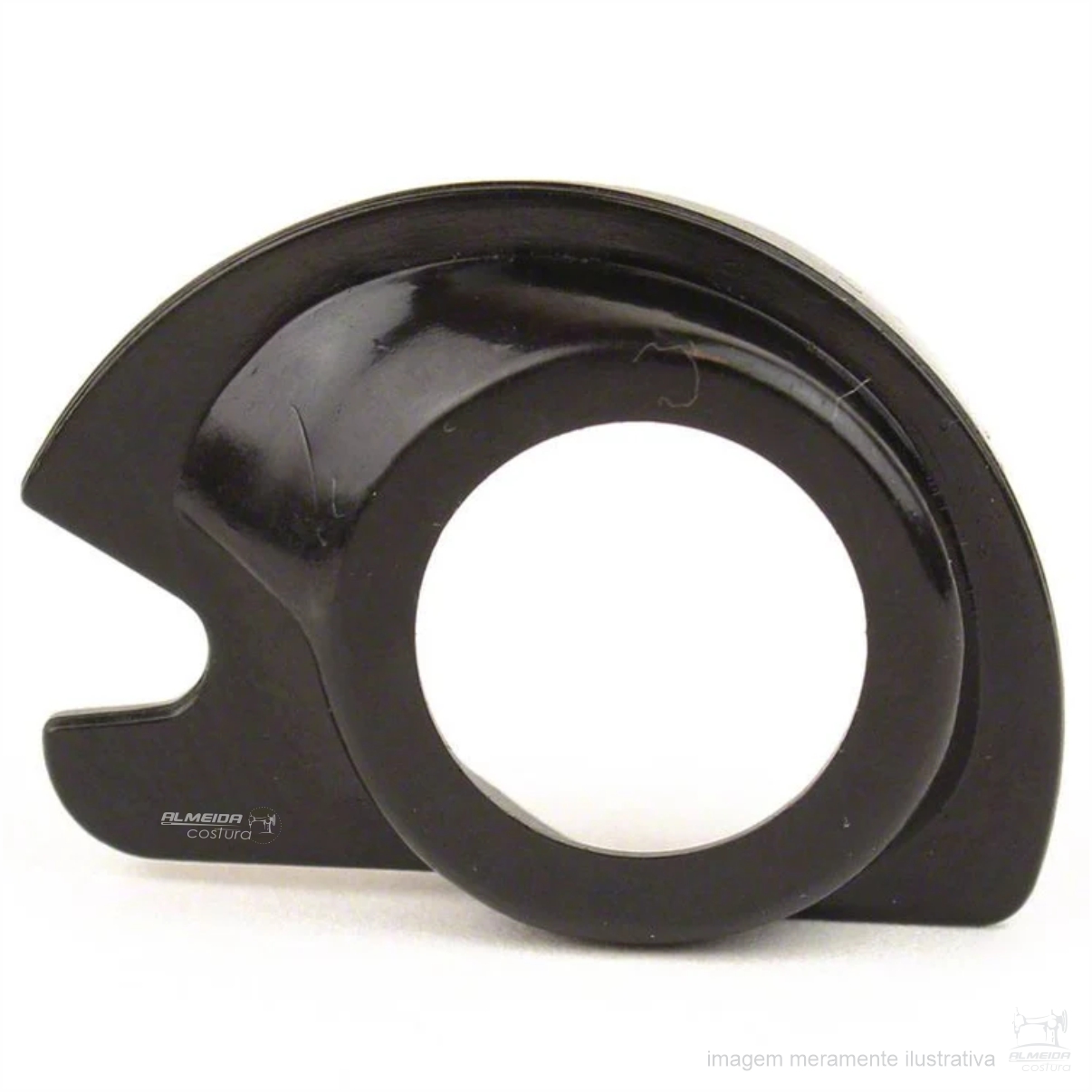

A Caixa de Bobina Apolo para Máquinas de Costura Singer Domésticas 421326-901 / 421325 é uma peça do sistema de lançadeira rotativa utilizada em diversos modelos domésticos da Singer.

Sua principal função é acomodar a bobina e controlar a liberação da linha inferior durante a formação dos pontos.

A referência 421325 aparece tecnicamente como caixa de bobina do sistema de lançadeira rotativa, enquanto 421326-901 é uma das referências relacionadas comercialmente a essa mesma família de aplicação.

O sistema é popularmente conhecido no setor de máquinas de costura como Apolo ou Apollo.

A caixa possui uma mola de tensão e um pequeno parafuso de ajuste. A linha da bobina passa por esse sistema antes de seguir para a formação do ponto, permitindo que a tensão inferior trabalhe em equilíbrio com a linha superior.

Este tipo de caixa foi utilizado em uma ampla variedade de máquinas Singer domésticas, incluindo diferentes séries produzidas ao longo de vários anos.

Entretanto, a marca Singer possui diversos padrões de caixas de bobina. Por isso, a identificação deve ser realizada pelo modelo da máquina, referência da peça e formato do sistema Apolo, e não somente pela marca.

O conjunto utiliza bobina compatível com o padrão correspondente, sendo a Classe 66 associada a vários dos modelos que utilizam essa caixa.

Se a caixa antiga estiver quebrada, deformada, com rebarbas ou com o sistema de tensão danificado, sua substituição pode ser necessária para restabelecer o funcionamento correto do conjunto.

ITEM INCLUSO

01 Caixa de Bobina Apolo

NÃO ACOMPANHA

Bobina, linha, lançadeira completa, chapa da agulha, agulha ou outros componentes da máquina.

OBSERVAÇÃO

Antes da compra, confira o modelo completo da máquina e o formato da caixa instalada atualmente.

Caso tenha dúvida, envie uma foto da caixa antiga e da identificação da máquina para nossa equipe realizar a conferência.
