PRINCIPAIS CARACTERÍSTICAS

• Caixa de bobina para zig-zag e bordado
• Referência: 541678NBL
• Referência Hirose: BC-DBZ(3)-NBL6
• Sistema NBL – No-Back-Lash
• Possui mola interna de controle da bobina
• Utiliza bobina tamanho L
• Diâmetro de bobina relacionado: aproximadamente 21 mm
• Aplicação em Singer 20U compatíveis
• Aplicação em determinadas máquinas industriais de bordado
• Possui sistema de tensão da linha inferior
• Peça de reposição do conjunto da lançadeira

IDENTIFICAÇÃO

Produto: Caixa de bobina / porta-bobina
Referência principal: 541678NBL
Referência Hirose: BC-DBZ(3)-NBL6
Tipo: NBL – No-Back-Lash
Tamanho da bobina: L
Diâmetro relacionado da bobina: aproximadamente 21 mm
Aplicação: Zig-zag industrial e bordado industrial compatíveis
NCM: 8452.90.91
GTIN/EAN:

PARA QUE SERVE?

A caixa da bobina recebe a bobina com a linha inferior e trabalha instalada no conjunto da lançadeira.

Durante a costura, a linha sai da bobina, passa pelo sistema de tensão da caixa e participa da formação do ponto junto com a linha da agulha.

A peça precisa apresentar formato, encaixe e sistema de tensão compatíveis com a lançadeira utilizada pela máquina.

O QUE SIGNIFICA NBL?

NBL significa No-Back-Lash.

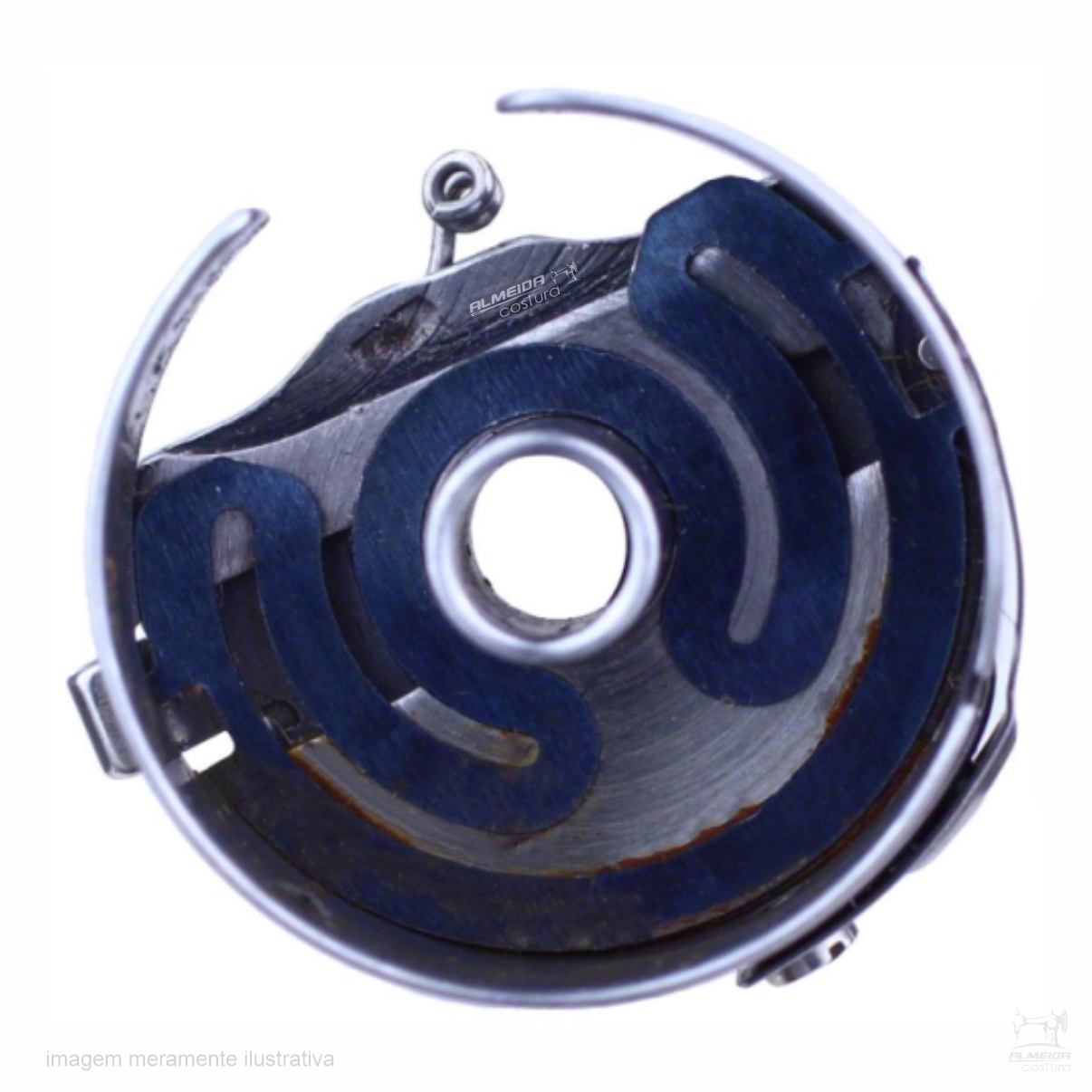

Essa configuração possui uma mola interna que mantém uma leve pressão sobre a bobina.

Quando a máquina trabalha em alta velocidade e para rapidamente, a bobina pode continuar girando por inércia.

A mola NBL auxilia a controlar esse movimento residual, reduzindo o desenrolamento excessivo da linha dentro da caixa.

Esse sistema é especialmente utilizado em operações com frequentes partidas e paradas.

REFERÊNCIAS

Para esta configuração, as referências confirmadas são:

• 541678NBL
• BC-DBZ(3)-NBL6

A referência simples 541678 também existe como caixa de bobina Singer 20U, porém a identificação NBL corresponde à versão equipada com sistema No-Back-Lash.

Portanto, ao substituir a peça, é importante observar se a máquina utiliza a versão convencional ou a versão NBL.

COMPATIBILIDADE CONFIRMADA – SINGER 20U

A documentação Hirose relaciona a 541678NBL / BC-DBZ(3)-NBL6 às seguintes configurações Singer:

Singer

• 20U13
• 20U23
• 20U31
• 20U33
• 20U34
• 20U43
• 20UX143

A família 20U possui diferentes lançadeiras conforme a subclasse, porém estas configurações aparecem no catálogo Hirose utilizando a mesma caixa de bobina 541678NBL.

APLICAÇÃO EM MÁQUINAS DE BORDADO

A referência 541678NBL também é utilizada em diversos sistemas de bordado industrial que empregam bobina tamanho L e caixa compatível com esse padrão.

Existem aplicações comerciais documentadas para máquinas de marcas como:

• Tajima
• Barudan
• Happy
• Brother
• SWF
• Meistergram
• outras máquinas industriais com sistema correspondente

A marca, isoladamente, não garante compatibilidade.

O modelo da máquina e o padrão da lançadeira devem ser conferidos antes da compra.

E AS MÁQUINAS DE 3 PONTINHOS?

A caixa pode ser utilizada em máquinas zig-zag e determinadas máquinas conhecidas comercialmente como “3 pontinhos”, desde que utilizem o mesmo padrão 541678NBL / BC-DBZ(3)-NBL6.

A expressão “3 pontinhos” não deve ser utilizada sozinha para determinar compatibilidade.

Existem diferentes lançadeiras e caixas de bobina para máquinas que realizam esse tipo de ponto.

Antes da compra, confirme:

• Modelo da máquina
• Referência da caixa
• Tipo da lançadeira
• Tamanho da bobina
• Formato da peça antiga

BOBINA TAMANHO L

A 541678NBL utiliza o padrão comercialmente denominado bobina tamanho L.

A bobina correspondente possui aproximadamente 21 mm de diâmetro.

A medida é uma referência auxiliar e não deve substituir a confirmação pelo modelo da máquina e pela caixa anteriormente utilizada.

SISTEMA DE TENSÃO

A caixa possui uma mola tensora responsável por controlar a passagem da linha inferior.

O ajuste é realizado através do parafuso correspondente.

Uma tensão inadequada pode provocar:

• Linha inferior muito solta
• Linha inferior excessivamente presa
• Desequilíbrio do ponto
• Enroscamento de linha
• Falhas durante a costura

O ajuste deve ser feito em pequenas etapas.

NÃO CONFUNDIR COM OUTRAS BC-DBZ

Existem diferentes caixas da família BC-DBZ, incluindo:

• BC-DBZ(1)
• BC-DBZ(3)
• BC-DBZ(3)-NBL6
• outras versões específicas

Essas referências não devem ser consideradas automaticamente equivalentes.

Para a referência 541678NBL, a correspondência encontrada no catálogo Hirose é:

BC-DBZ(3)-NBL6

COMO CONFIRMAR A COMPATIBILIDADE?

Antes da compra, confira:

Referência: 541678NBL
Referência equivalente: BC-DBZ(3)-NBL6
Tipo: NBL
Bobina: tamanho L
Modelo completo da máquina
Tipo de lançadeira instalada
Formato da caixa antiga
Sistema de trava
Mola interna NBL

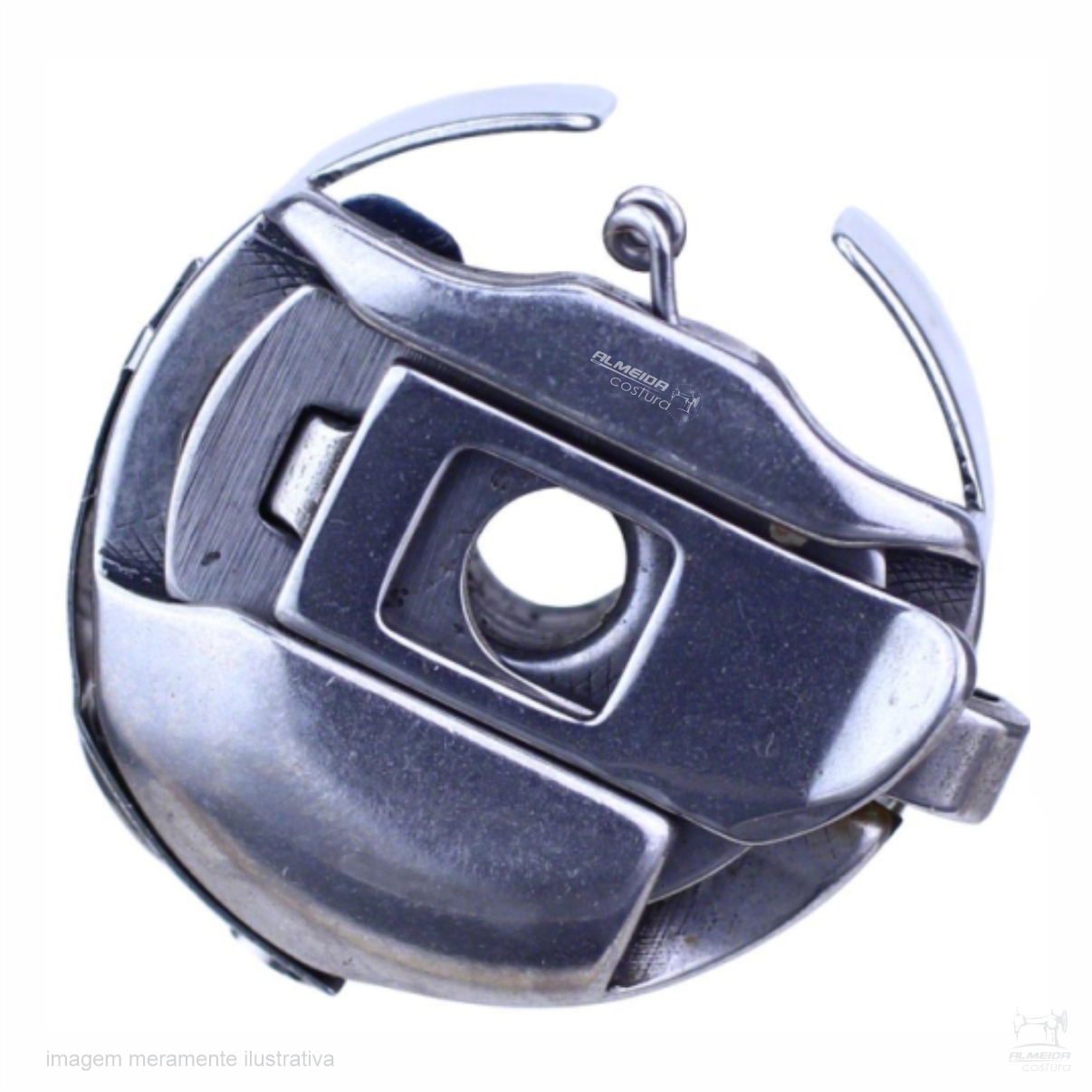

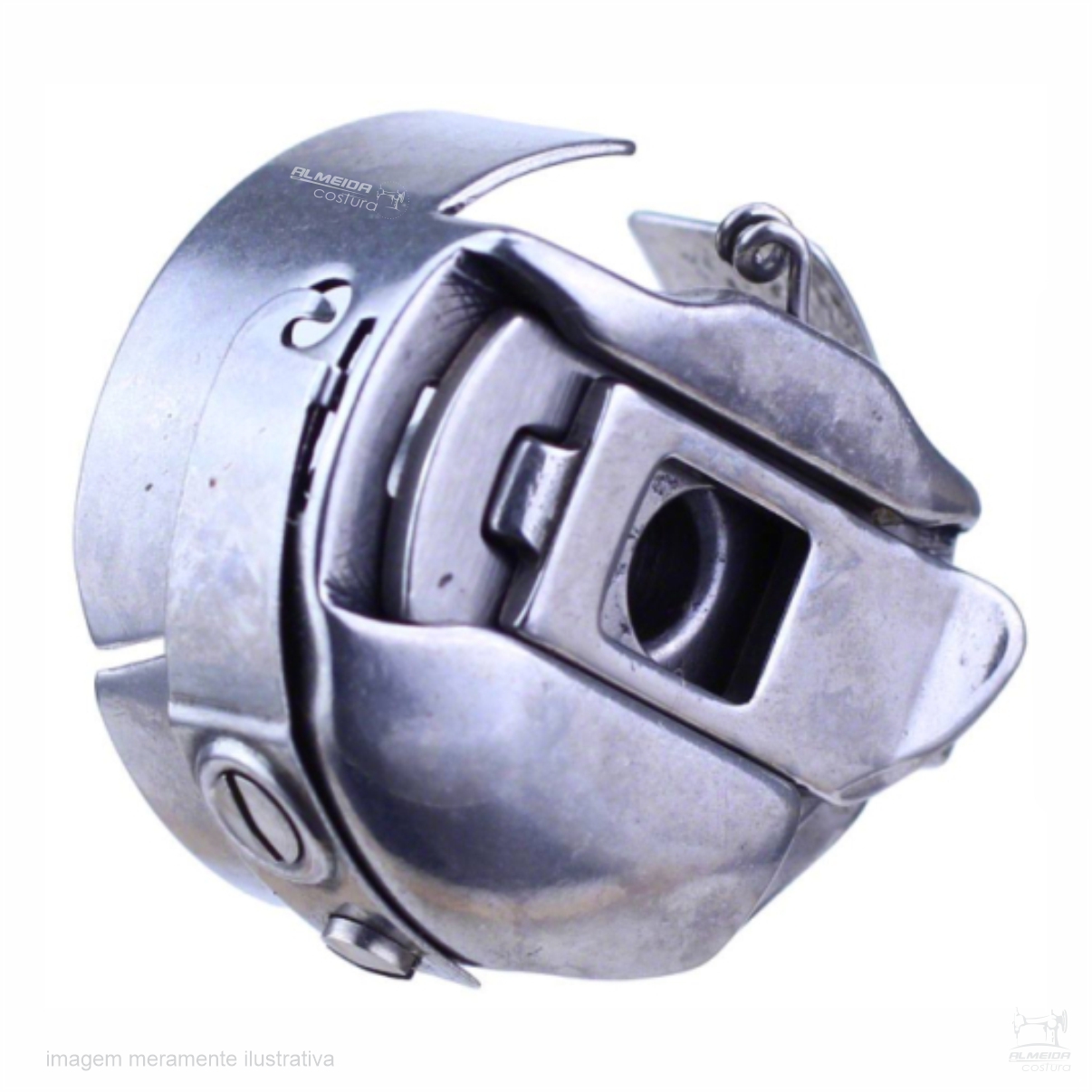

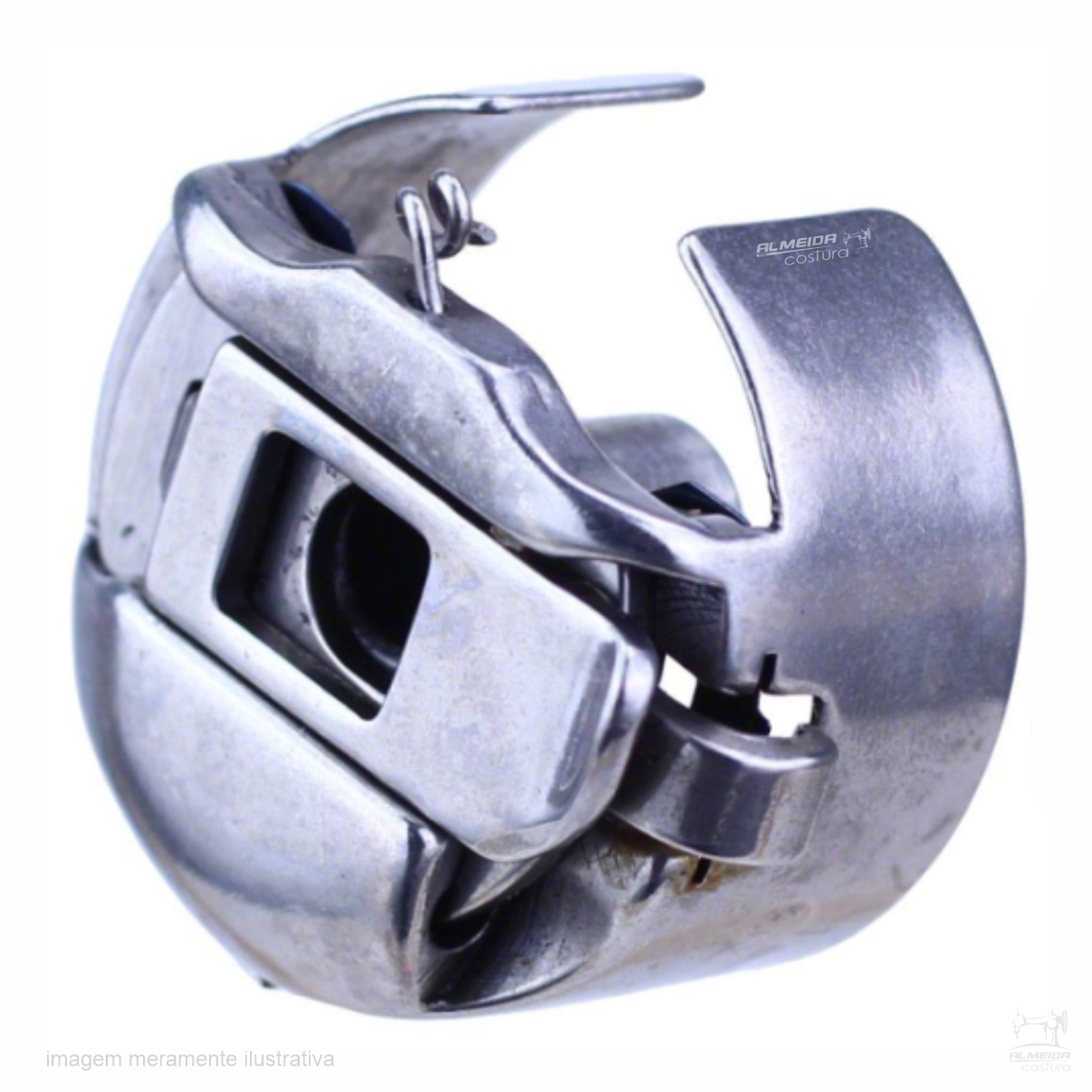

Quando possível, compare diretamente a caixa retirada da máquina com as fotos do produto.

QUANDO SUBSTITUIR?

A troca pode ser necessária quando houver:

• Caixa deformada
• Trava danificada
• Mola tensora danificada
• Parafuso de regulagem comprometido
• Mola NBL ausente ou danificada
• Rebarbas
• Danos causados por quebra de agulha
• Bobina sem encaixe adequado
• Linha prendendo dentro da caixa
• Desgaste excessivo

Problemas de ponto também podem estar relacionados à lançadeira, agulha, bobina, sincronismo ou regulagem da máquina.

DESCRIÇÃO COMPLETA

A Caixa de Bobina 541678NBL / BC-DBZ(3)-NBL6 é uma peça utilizada em máquinas zig-zag industriais e máquinas de bordado compatíveis com bobina tamanho L.

Sua função é acomodar a bobina de linha inferior e controlar a saída dessa linha durante a formação do ponto.

Esta versão possui sistema NBL – No-Back-Lash, composto por uma mola interna que exerce leve pressão sobre a bobina. Esse sistema auxilia a reduzir a continuidade de rotação da bobina quando a máquina desacelera ou para, ajudando a controlar o desenrolamento excessivo da linha.

A referência 541678NBL possui aplicação documentada em diferentes subclasses da Singer 20U, incluindo 20U13, 20U23, 20U31, 20U33, 20U34, 20U43 e 20UX143.

Também é utilizada comercialmente em máquinas industriais de bordado de diferentes fabricantes que empreguem o mesmo padrão de lançadeira e bobina tamanho L.

Por existirem caixas visualmente muito semelhantes, a identificação deve ser feita principalmente pelas referências 541678NBL / BC-DBZ(3)-NBL6, pelo tamanho da bobina e pelo conjunto da lançadeira utilizado na máquina.

Antes da compra, compare a peça antiga e informe o modelo completo do equipamento quando houver dúvida.

ITEM INCLUSO

01 Caixa de Bobina NBL – 541678NBL / BC-DBZ(3)-NBL6

NÃO ACOMPANHA

• Bobina
• Lançadeira
• Agulha
• Chapa da agulha
• Dente transportador
• Linha
• Máquina
• Demais componentes do sistema inferior
