PRINCIPAIS CARACTERÍSTICAS

Produto: Martelo / gancho da parada
Referência: B2603-980-000
Nome técnico: Stop-Motion Hook
Aplicação: Travete industrial
Marca relacionada: Juki
Sistema: Mecanismo de parada mecânica

COMPATIBILIDADE

Aplicações confirmadas ou tecnicamente relacionadas:

Juki LK-1850
Juki LK-980

A referência também possui relação comercial com máquinas compatíveis baseadas nesses conjuntos mecânicos, mas não recomendo ampliar a lista sem confirmação específica por Parts List.

Para a LK-982, é encontrada a referência B2603-980-000-A, que deve ser tratada separadamente até confirmação de intercambialidade completa.

IDENTIFICAÇÃO

Produto: Martelo da parada
Nome técnico: Stop-Motion Hook
Marca relacionada: Juki
Referência: B2603-980-000
Referência sem separadores: B2603980000
Aplicação principal: Juki LK-1850 / LK-980
GTIN/EAN:
NCM: 8452.90.99

PARA QUE SERVE?

A peça B2603-980-000 integra o mecanismo de parada das travetes mecânicas.

O Stop-Motion Hook trabalha em contato com o conjunto de came de parada e participa da sequência que controla a desaceleração, parada e novo acionamento da máquina durante o ciclo de costura.

Sua posição e regulagem influenciam diretamente o funcionamento correto desse mecanismo.

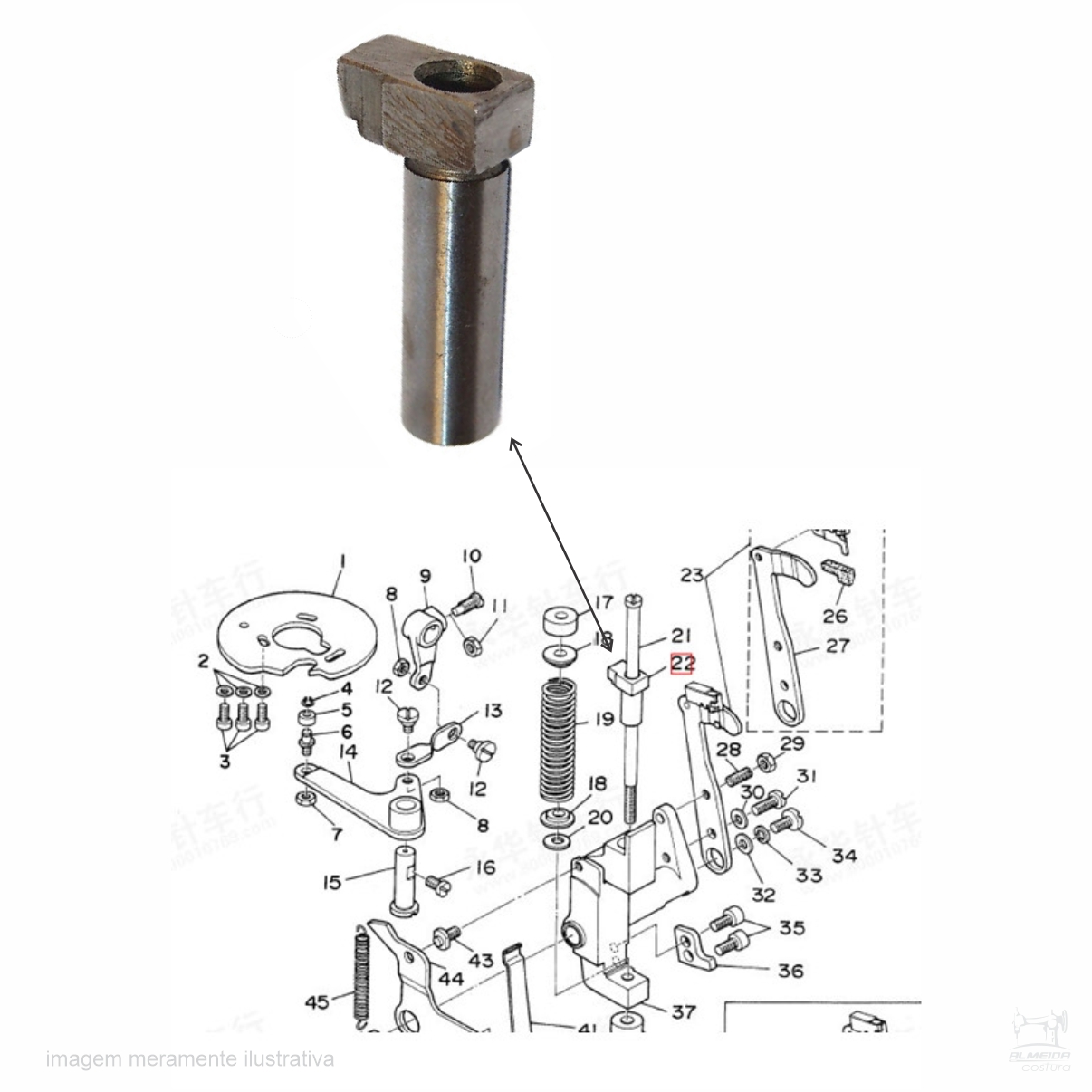

LOCALIZAÇÃO NO CONJUNTO

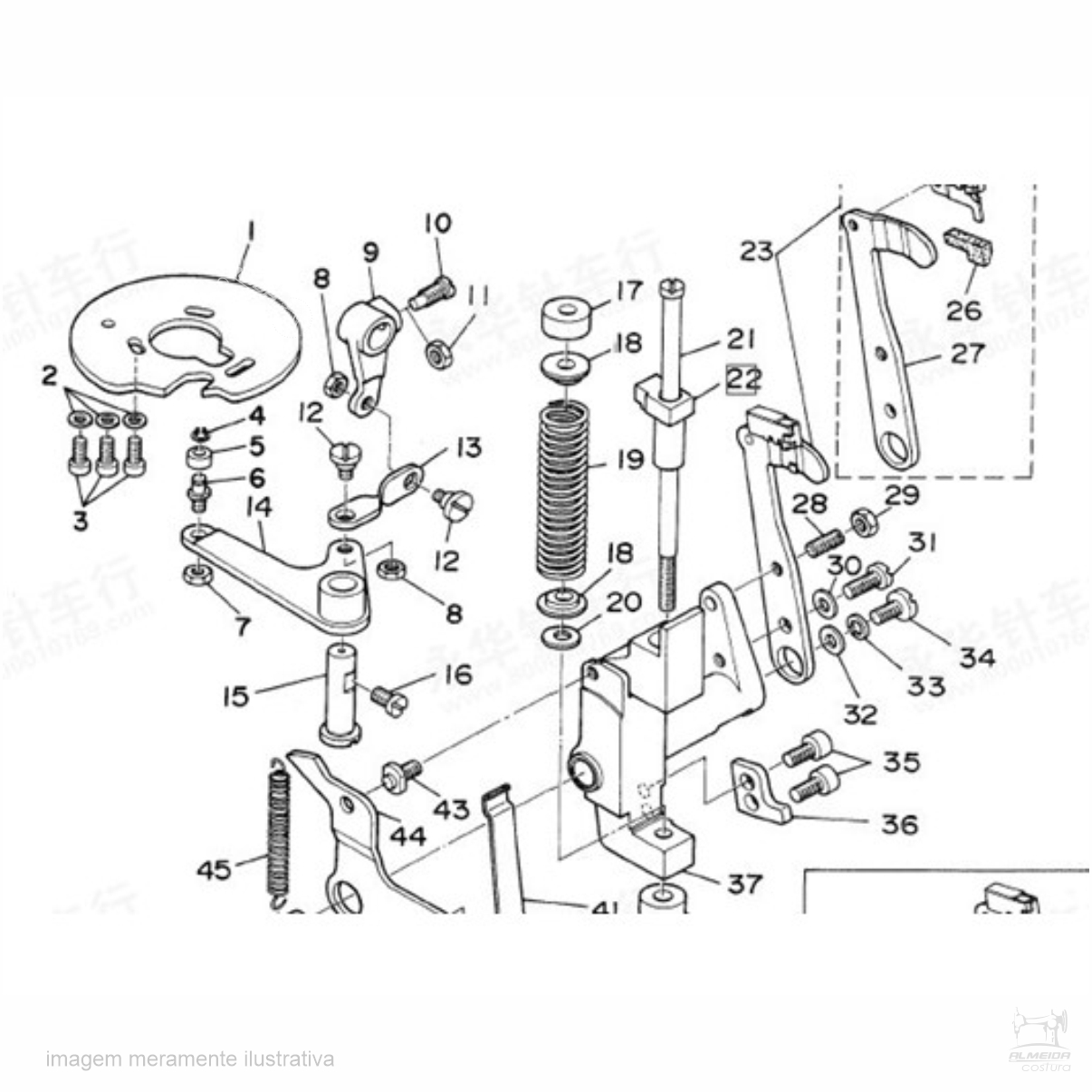

No Parts List da Juki LK-1850, a referência B2603-980-000 aparece dentro do grupo:

Stop-Motion Mechanism Components

No mesmo conjunto também aparecem componentes como:

B2601-980-000 — Stop-Motion Lever
B2604-980-000 — Stop Link Rod
B2606-280-000 — Pressure Spring
B2607-280-000 — Washer

Essas referências correspondem a peças diferentes e não devem ser cadastradas como alternativas da B2603-980-000.

NÃO CONFUNDIR COM BUCHA OU PARAFUSO

Esse ponto é importante para o cadastro.

B2603-980-000 = Stop-Motion Hook

Portanto, não corresponde tecnicamente a:

bucha,
parafuso,
bucha do parafuso,
ou apenas parafuso do martelo.

Se o produto físico que vocês possuem for realmente uma pequena bucha utilizada no parafuso do martelo, então a referência B2603-980-000 provavelmente está incorreta para essa peça e seria necessário verificar a foto ou o código correto antes da publicação.

QUANDO VERIFICAR A SUBSTITUIÇÃO?

A peça deve ser verificada quando houver desgaste no ponto de contato, deformação, quebra, folga excessiva ou dificuldade de regulagem do mecanismo de parada.

Problemas nesse conjunto também podem estar relacionados ao came, mola, alavanca, haste ou demais componentes próximos. Por isso, o diagnóstico não deve considerar somente o martelo da parada.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confirme o modelo completo da travete, a referência B2603-980-000, o formato da peça antiga e sua posição dentro do mecanismo de parada.

A referência gravada ou o Parts List da máquina oferecem uma confirmação mais segura do que apenas a aparência.

ITEM INCLUSO

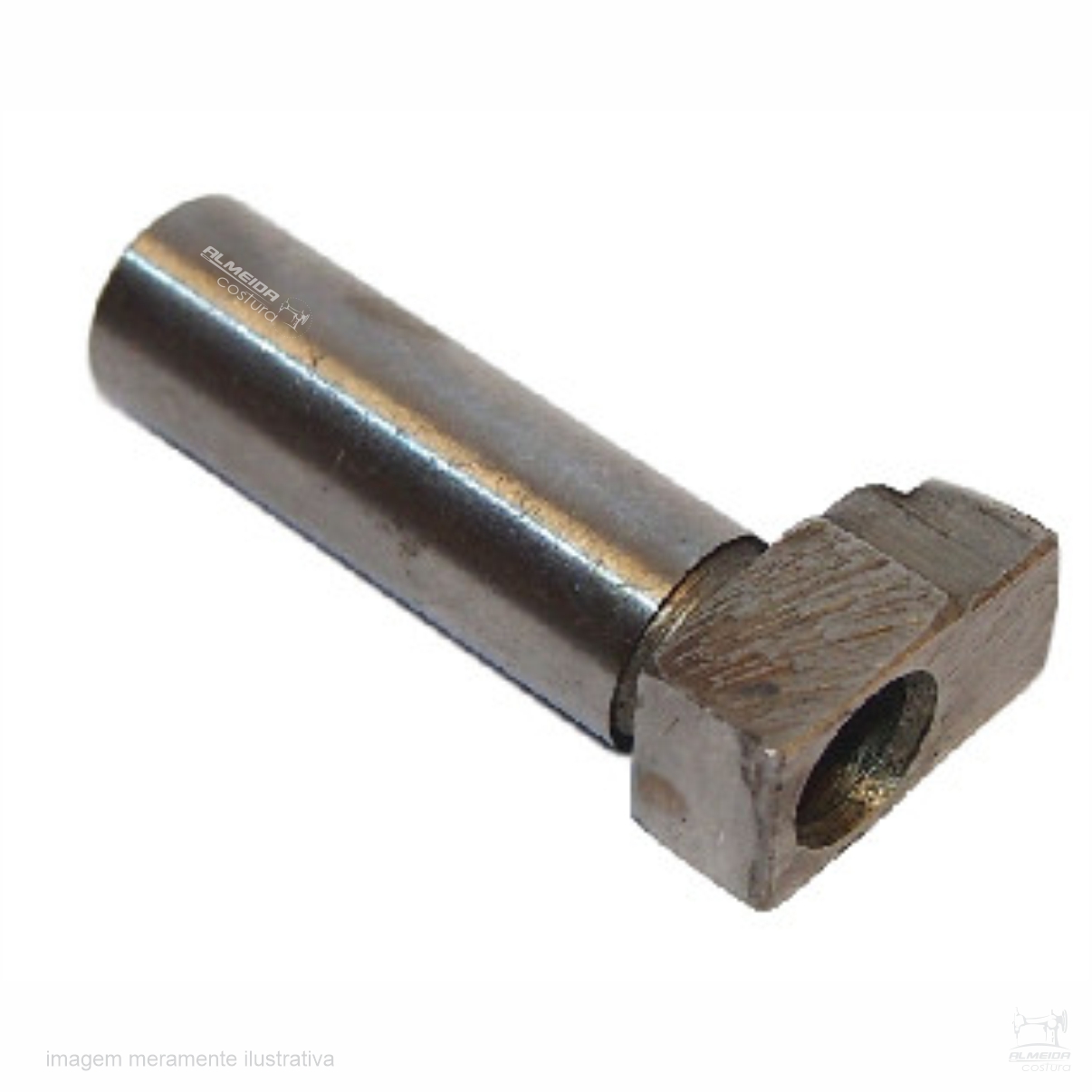

01 Martelo da Parada / Stop-Motion Hook – B2603-980-000

Não acompanha parafusos, buchas, molas, hastes ou demais componentes do mecanismo, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

O Martelo da Parada para Travete Juki B2603-980-000 é uma peça de reposição utilizada no mecanismo mecânico de parada de travetes industriais compatíveis.

A referência B2603-980-000 é identificada pela Juki como Stop-Motion Hook e aparece no conjunto denominado Stop-Motion Mechanism Components.

Sua função é atuar junto ao came e aos demais componentes responsáveis pelo controle da parada e acionamento da máquina durante o ciclo de costura.

A referência possui aplicação documentada na Juki LK-1850 e também aparece relacionada tecnicamente à família LK-980.

Por trabalhar em um conjunto sujeito a contato e movimento mecânico, desgaste ou deformação podem alterar a regulagem e o funcionamento do sistema de parada.

Antes da substituição, é importante confirmar o modelo da máquina, a referência da peça e sua posição no conjunto mecânico.
