PRINCIPAIS CARACTERÍSTICAS

• Conjunto com 2 porta-agulhas
• Aplicação em pespontadeira industrial de 2 agulhas
• Marca de máquina relacionada: Juki
• Família da referência: B1402-526
• Porta-agulha esquerdo: B1402-526-DAL-A
• Porta-agulha direito: B1402-526-DAR-A
• Bitola: 3/16″
• Equivalência aproximada: 4,8 mm
• Configuração esquerda + direita
• Aplicação em sistemas compatíveis com duas barras de agulha
• Compatibilidade deve ser confirmada pelo modelo e subclasse da máquina

IDENTIFICAÇÃO

Produto: Conjunto de porta-agulhas
Nome técnico: Needle Clamp Assembly
Aplicação: Pespontadeira industrial de 2 agulhas
Marca relacionada: Juki
Bitola: 3/16″
Distância nominal: aproximadamente 4,8 mm
Lado esquerdo: B1402-526-DAL-A
Lado direito: B1402-526-DAR-A
Quantidade: 02 peças
NCM: 8452.90.99
GTIN/EAN:

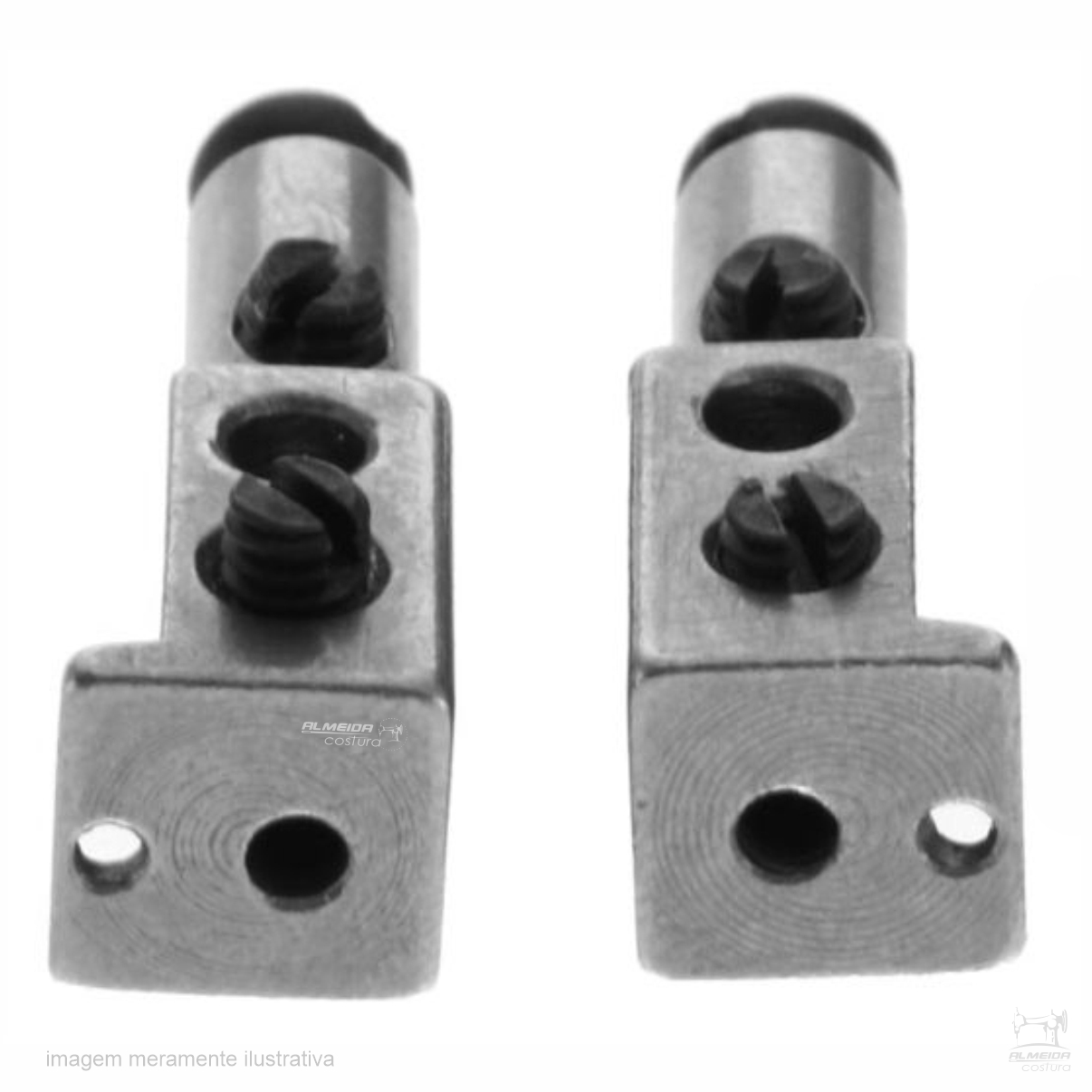

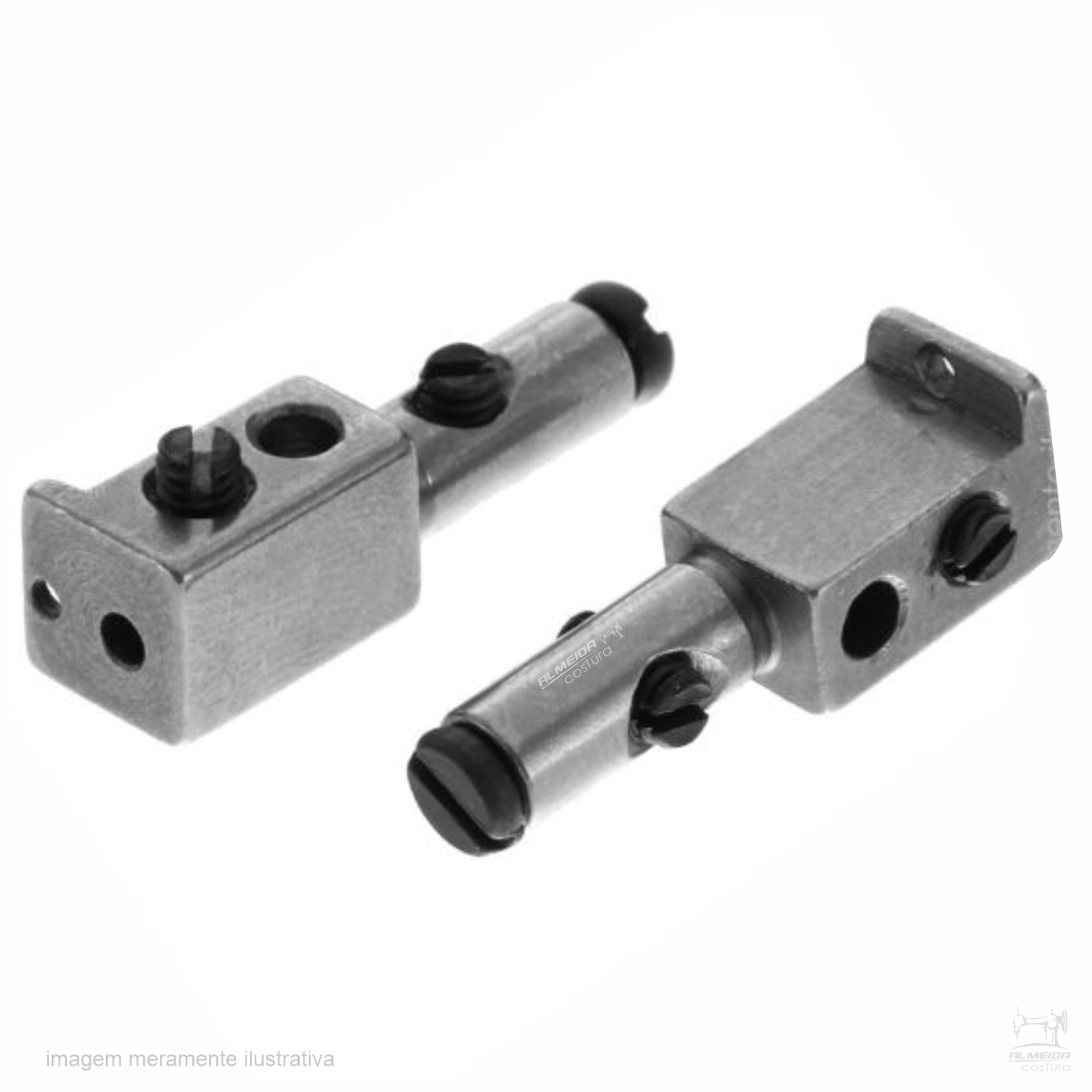

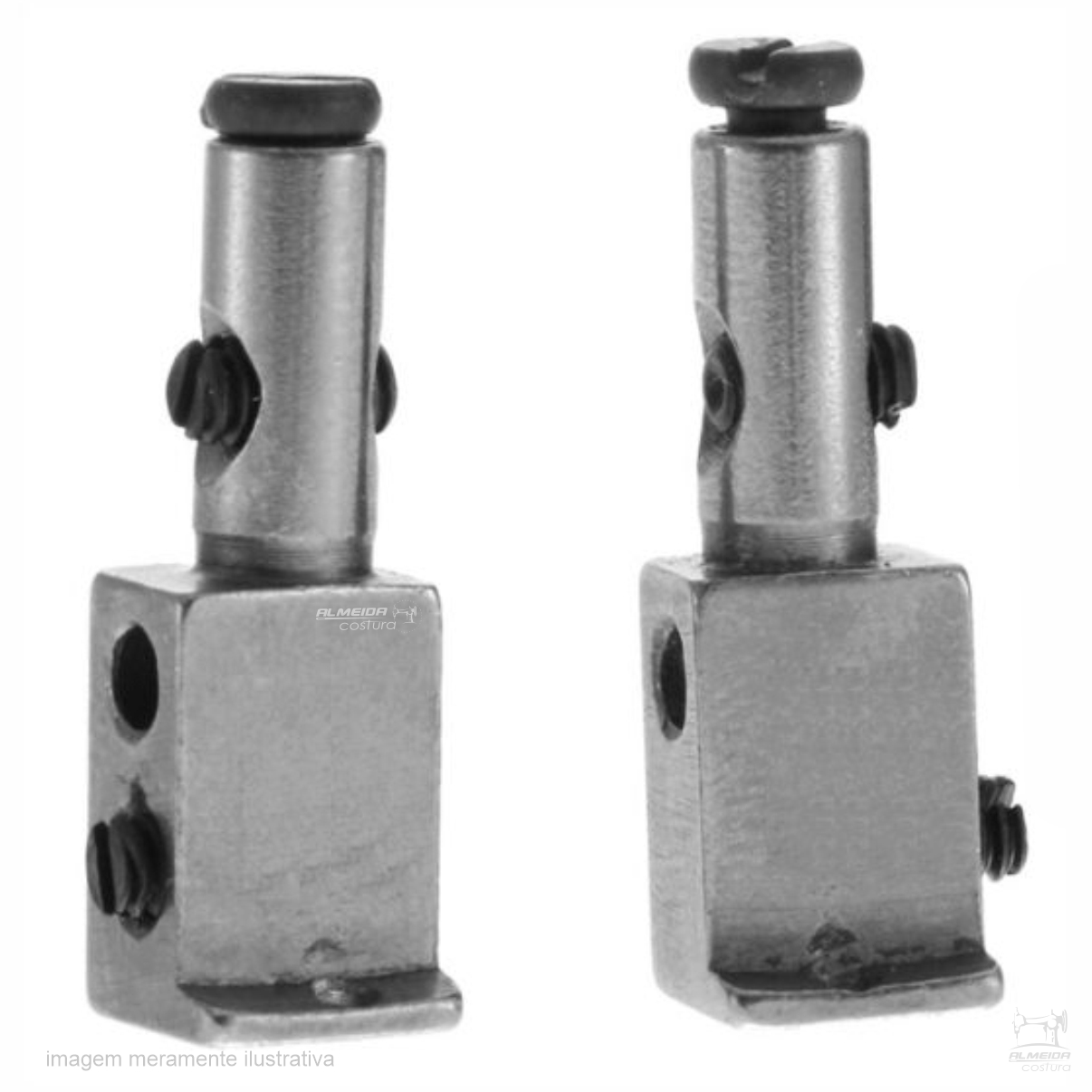

COMPOSIÇÃO DO CONJUNTO

O conjunto contém:

01 PORTA-AGULHA ESQUERDO

• Referência: B1402-526-DAL-A
• Posição: esquerda
• Bitola: 3/16″ / aproximadamente 4,8 mm

01 PORTA-AGULHA DIREITO

• Referência: B1402-526-DAR-A
• Posição: direita
• Bitola: 3/16″ / aproximadamente 4,8 mm

Total: 02 peças

PARA QUE SERVE?

Os porta-agulhas são responsáveis por prender e posicionar as agulhas nas barras da máquina.

Em uma pespontadeira de duas agulhas com barras independentes, existe um componente para cada lado:

• Porta-agulha esquerdo
• Porta-agulha direito

O conjunto correto determina o posicionamento das agulhas de acordo com a bitola especificada.

O QUE SIGNIFICA 3/16″?

A indicação:

3/16″

corresponde à distância nominal entre as duas linhas de agulha na configuração do conjunto.

Em milímetros:

3/16″ = aproximadamente 4,76 mm

Comercialmente, essa medida é normalmente apresentada como:

4,8 mm

Portanto, podem aparecer as duas formas de identificação:

3/16″

ou

4,8 mm

REFERÊNCIAS COMPLETAS

B1402-526

porque essa numeração funciona como base para uma família de porta-agulhas em diferentes larguras.

Para a versão de 3/16″, as referências corretas são:

B1402-526-DAL-A

e

B1402-526-DAR-A

A letra L identifica o lado esquerdo e R o lado direito.

OUTRAS BITOLAS DA FAMÍLIA B1402-526

A mesma família possui outras configurações.

Exemplos:

1/8″ / 3,2 mm
B1402-526-BA0-A

5/32″ / 4,0 mm
B1402-526-CA0-A

3/16″ / 4,8 mm
B1402-526-DAL-A / B1402-526-DAR-A

1/4″ / 6,4 mm
B1402-526-FAL-A / B1402-526-FAR-A

5/16″ / 7,9 mm
B1402-526-HAL-A / B1402-526-HAR-A

3/8″ / 9,5 mm
B1402-526-KAL-A / B1402-526-KAR-A

Por isso, a indicação 3/16″ é indispensável para identificar corretamente este conjunto.

APLICAÇÃO EM PESPONTADEIRA DE DUAS AGULHAS

Essas peças são utilizadas em máquinas Juki de duas agulhas compatíveis.

A documentação técnica relaciona a família B1402-526 a máquinas das séries:

• Juki LH-1162
• Juki LH-1162-5
• Juki LH-1182
• Juki LH-1182-5
• Outras configurações Juki LH que utilizem exatamente as referências correspondentes

Também existem aplicações documentadas da mesma família de porta-agulhas em gerações Juki LH posteriores.

SOBRE “PESPONTADEIRA ALTERNADA”

No mercado brasileiro, essas máquinas podem ser descritas como:

• Pespontadeira de duas agulhas
• Pespontadeira alternada
• Pespontadeira com barra desligável
• Pespontadeira com barras separáveis

Tecnicamente, alguns modelos Juki dessa família utilizam Split Needle Bar, ou seja, sistema de barras de agulha separáveis.

Esse sistema permite que determinadas máquinas trabalhem com as duas agulhas ou desliguem uma das barras conforme a operação e o modelo.

NÃO CONSIDERAR UNIVERSAL

Mesmo entre máquinas Juki de duas agulhas, existem diferentes:

• Sistemas de porta-agulha
• Bitolas
• Tipos de agulha
• Gerações
• Subclasses
• Barras de agulha

Por isso, não considerar B1402-526-DAL-A / DAR-A compatível automaticamente com qualquer pespontadeira de duas agulhas.

COMO CONFIRMAR A COMPATIBILIDADE?

Antes da compra, confira:

1. Bitola: 3/16″ / 4,8 mm
2. Referência esquerda: B1402-526-DAL-A
3. Referência direita: B1402-526-DAR-A
4. Marca da máquina
5. Modelo completo
6. Subclasse
7. Sistema de agulha
8. Formato das peças antigas

Quando possível, compare diretamente os porta-agulhas retirados da máquina.

A BITOLA NÃO DEPENDE APENAS DOS PORTA-AGULHAS

Para que a máquina trabalhe corretamente com determinada distância entre agulhas, outros componentes precisam ser compatíveis.

Dependendo da máquina, o conjunto de mudança de bitola também pode envolver:

• Chapa da agulha
• Dente transportador
• Calcador
• Placas deslizantes
• Outros componentes do sistema

Portanto, trocar apenas os porta-agulhas não significa necessariamente converter toda a máquina para 3/16″.

PEÇAS RELACIONADAS À BITOLA 3/16″

Em determinados modelos Juki LH, a configuração de 3/16″ também utiliza referências específicas para:

• Chapa da agulha
• Dente transportador
• Calcador

Essas referências variam conforme a série e a subclasse da máquina.

Por isso, não recomendamos formar um kit completo de bitola apenas pela largura sem primeiro identificar o modelo exato do equipamento.

INSTALAÇÃO E REGULAGEM

Após a substituição, devem ser conferidos:

• Fixação das duas agulhas
• Altura das barras
• Distância entre as agulhas
• Alinhamento com a chapa
• Sincronismo com as lançadeiras
• Ausência de contato das agulhas com outras peças
• Funcionamento do mecanismo de desligamento, quando existente

A instalação pode exigir regulagem técnica.

Em pespontadeiras com barras desligáveis, uma montagem incorreta pode interferir no acionamento independente das barras.

QUANDO SUBSTITUIR?

A troca pode ser necessária quando houver:

• Rosca danificada
• Quebra
• Deformação
• Encaixe da agulha danificado
• Agulha sem fixação adequada
• Desgaste da peça
• Danos provocados por quebra de agulha
• Conversão para outra bitola compatível

DESCRIÇÃO COMPLETA

O Conjunto de Porta-Agulhas Juki B1402-526 3/16″ é utilizado em pespontadeiras industriais de duas agulhas compatíveis.

O conjunto é formado por duas peças distintas: B1402-526-DAL-A para o lado esquerdo e B1402-526-DAR-A para o lado direito.

Esses componentes são tecnicamente identificados como Needle Clamp Assembly Left e Right e correspondem à configuração de 3/16″, aproximadamente 4,8 mm entre as agulhas.

A família B1402-526 possui diversas larguras, por isso a referência-base B1402-526 sozinha não identifica completamente a versão da peça. Para este produto, o código D corresponde à configuração de 3/16″.

As referências possuem aplicação documentada em diferentes pespontadeiras Juki da família LH de duas agulhas, incluindo máquinas com sistema de barras separáveis/desligáveis.

Antes da compra, confirme o modelo completo da máquina, a bitola utilizada e as duas referências do conjunto.

ITENS INCLUSOS

• 01 Porta-Agulha Esquerdo – B1402-526-DAL-A
• 01 Porta-Agulha Direito – B1402-526-DAR-A

Total: 02 peças

NÃO ACOMPANHA

• Agulhas
• Chapa da agulha
• Dente transportador
• Calcador
• Barra da agulha
• Parafusos adicionais
• Máquina de costura
• Serviço de instalação ou regulagem

Salvo quando expressamente informado.
