PRINCIPAIS CARACTERÍSTICAS

• Referência: 12-819
• Tipo: Porta-agulhas / bitola
• Configuração: 3 agulhas
• Bitola: 6,4 mm
• Equivalência: 1/4″
• Aplicação confirmada: Kansai Special WX8803
• Utilização em máquina galoneira industrial
• Componente do sistema da barra de agulhas
• Compatibilidade deve ser conferida pela referência e pela configuração da máquina

IDENTIFICAÇÃO

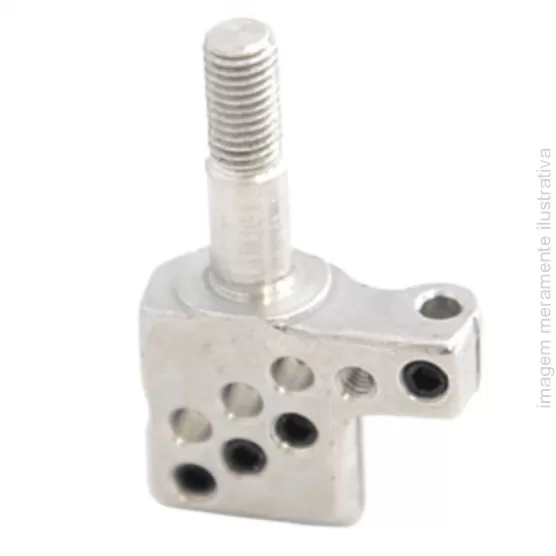

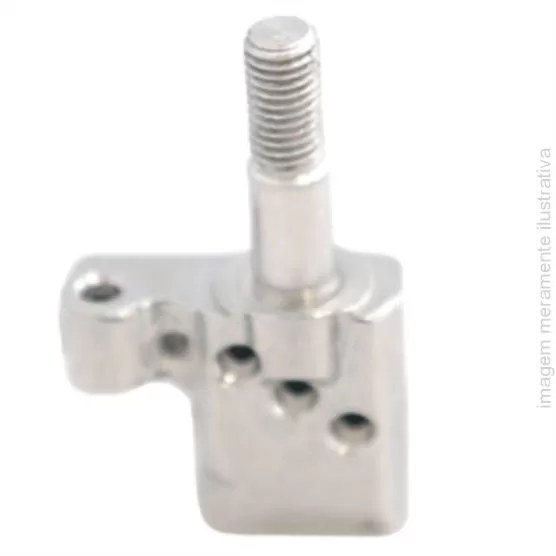

Produto: Porta-agulhas / bitola da agulha
Referência: 12-819
Nome técnico: Needle Clamp / Needle Holder
Bitola: 6,4 mm
Equivalência: 1/4″
Número de agulhas: 3
Máquina relacionada: Galoneira industrial
Aplicação confirmada: Kansai Special WX8803
NCM: 8452.90.99
GTIN/EAN:

PARA QUE SERVE?

A bitola 12-819 é responsável por segurar e posicionar as três agulhas no espaçamento correspondente a 6,4 mm.

Ela é instalada no conjunto da barra da agulha da galoneira e determina o posicionamento relativo das agulhas utilizadas durante a formação da costura.

A peça trabalha em conjunto com outros componentes do sistema de bitola, como:

• Chapa da agulha
• Dentes transportadores
• Calcador
• Agulhas
• Loopers
• Guias relacionados ao conjunto de costura

Para alterar corretamente a largura da bitola de uma máquina, pode ser necessário substituir ou ajustar outros componentes além do porta-agulhas.

REFERÊNCIA 12-819

A referência 12-819 aparece em documentação técnica Kansai como:

NEEDLE CLAMP 1/4 – 3 NEEDLES

Isso confirma três características importantes:

1/4″ de bitola

3 agulhas

Função de porta-agulhas / prendedor de agulhas

A medida de 1/4 de polegada corresponde aproximadamente a:

6,35 mm

e é comercialmente apresentada como:

6,4 mm

O QUE SIGNIFICA BITOLA 6,4 MM?

A medida 6,4 mm representa a configuração de espaçamento das agulhas.

Em nomenclatura em polegadas, corresponde a:

1/4″

Portanto:

6,4 mm = aproximadamente 1/4″

Não se trata do comprimento ou do diâmetro da peça.

CONFIGURAÇÃO PARA 3 AGULHAS

A referência 12-819 é documentada para:

3 agulhas

O porta-agulhas possui posições destinadas a manter as três agulhas no espaçamento correto para a bitola correspondente.

A máquina pode eventualmente trabalhar com menos agulhas em determinadas operações, mas isso depende da configuração completa do equipamento e não altera a especificação original da peça.

COMPATIBILIDADE CONFIRMADA

KANSAI SPECIAL

WX8803

A referência 12-819 é relacionada tecnicamente à série Kansai Special WX8803 como porta-agulhas de 6,4 mm para 3 agulhas.

Também é encontrada em documentação e catálogos de peças da família de máquinas interlock/galoneira Kansai.

SOBRE APLICAÇÃO EM NISSIN

A referência 12-819 também é comercializada no Brasil como compatível com determinadas máquinas Nissin.

Entretanto, não foi localizada documentação técnica oficial da Nissin que permita afirmar compatibilidade com um modelo específico.

Por isso, para máquinas Nissin, recomendamos conferir:

• Modelo completo da máquina
• Porta-agulhas atualmente instalado
• Referência da peça antiga
• Diâmetro e tipo de fixação
• Rosca
• Bitola utilizada

Não considerar compatibilidade somente pela aparência.

ROSCA DE FIXAÇÃO

A referência 12-819 também é comercialmente identificada para a WX8803 como configuração de rosca fina.

Como existem porta-agulhas semelhantes com diferenças no sistema de fixação, é importante comparar a peça antiga antes da compra.

Não force parafusos ou roscas incompatíveis.

NÃO CONFUNDIR PORTA-AGULHAS COM CONJUNTO COMPLETO DE BITOLA

No comércio de peças de máquina, o termo “bitola” pode ser utilizado tanto para o porta-agulhas quanto para um conjunto completo de peças.

Neste produto, a referência 12-819 corresponde especificamente ao Needle Clamp / Needle Holder, ou seja, ao componente que prende e posiciona as agulhas.

Um conjunto completo de mudança de bitola pode envolver também:

• Chapa
• Dentes
• Calcador
• Guias
• Outros componentes

Essas peças não acompanham o produto, salvo quando expressamente informado.

12-819 E 12-8190-1

Também é encontrada comercialmente a referência:

12-8190-1

associada a porta-agulhas Kansai de 1/4″.

Entretanto, não recomendamos tratar 12-819 e 12-8190-1 como referências absolutamente equivalentes em todas as versões da máquina sem conferir o Parts List correspondente e a configuração física da peça.

Para este cadastro, a referência principal deve permanecer:

12-819

COMO CONFIRMAR A COMPATIBILIDADE?

Antes da compra, confira:

Referência: 12-819
Bitola: 6,4 mm / 1/4″
Quantidade de agulhas: 3
Marca da máquina
Modelo completo
Formato do porta-agulhas
Sistema de fixação
Rosca utilizada

Quando possível, compare diretamente com a peça retirada da máquina.

ALTERAÇÃO DE BITOLA

A substituição somente do porta-agulhas não significa necessariamente que uma máquina esteja pronta para trabalhar em outra medida.

Uma alteração de bitola pode exigir peças correspondentes, como:

• Chapa da agulha
• Dentes transportadores
• Calcador
• Porta-agulhas
• Guias
• Regulagem dos loopers

O conjunto deve trabalhar de forma compatível.

INSTALAÇÃO

Para realizar a substituição:

1. Desligue a máquina.
2. Retire as agulhas.
3. Remova o porta-agulhas antigo.
4. Compare a nova peça com a anterior.
5. Instale sem forçar roscas ou encaixes.
6. Coloque as agulhas corretamente.
7. Verifique a altura e posição das agulhas.
8. Gire o volante manualmente.
9. Confira a passagem das agulhas pela chapa.
10. Verifique o relacionamento com os loopers antes de ligar a máquina.

Dependendo da intervenção realizada, pode ser necessário ajuste por mecânico especializado.

QUANDO SUBSTITUIR?

A substituição pode ser necessária quando houver:

• Rosca danificada
• Quebra
• Deformação
• Encaixe das agulhas danificado
• Agulha sem fixação adequada
• Danos provocados por impacto ou quebra de agulha
• Alteração planejada da configuração da máquina

Problemas de alinhamento também podem estar relacionados à barra da agulha, chapa, agulhas ou regulagem do equipamento.

DESCRIÇÃO COMPLETA

A Bitola Porta-Agulhas 6,4 mm para 3 Agulhas – 12-819 é um componente utilizado em máquinas galoneiras industriais Kansai Special compatíveis, com aplicação documentada na série WX8803.

Tecnicamente identificada como Needle Clamp / Needle Holder, a referência 12-819 possui configuração de 1/4 de polegada para 3 agulhas, medida equivalente a aproximadamente 6,4 mm.

Sua função é prender e posicionar as agulhas de acordo com o espaçamento determinado pela configuração da máquina.

A peça trabalha em conjunto com a chapa da agulha, dentes transportadores, calcador, loopers e demais componentes da bitola. Por isso, alterações na largura da costura podem exigir a substituição de outras peças além do porta-agulhas.

A referência também é encontrada comercialmente no Brasil para máquinas Nissin, porém essa aplicação não foi confirmada por documentação técnica oficial. Para máquinas Nissin ou outros equipamentos similares, é necessário comparar a referência e as características físicas antes da compra.

O material da peça não foi informado na documentação técnica localizada. Por isso, não recomendamos classificá-la como alumínio, ferro ou aço sem confirmação física do lote.

ITEM INCLUSO

01 Porta-Agulhas / Bitola 6,4 mm – 3 Agulhas – 12-819

NÃO ACOMPANHA

• Agulhas
• Chapa da agulha
• Dentes transportadores
• Calcador
• Looper
• Parafusos adicionais
• Conjunto completo de bitola
• Máquina de costura
• Serviço de instalação ou regulagem
