PRINCIPAIS BENEFÍCIOS

• Aplicação no mecanismo de movimento do looper
• Referências técnicas Kansai identificáveis
• Utilizado em máquinas industriais Kansai compatíveis
• Participa da transmissão e articulação do movimento
• Indicado para manutenção do mecanismo de formação do ponto
• Permite identificar corretamente o conjunto pelo Parts List

IDENTIFICAÇÃO DAS REFERÊNCIAS

65-401

Nome técnico: Connecting Bar
Tradução: Barra de ligação / biela de ligação

A referência 65-401 é uma peça individual do mecanismo. No Parts Book Kansai DLR-1508P aparece diretamente como Connecting Bar.

Outro Parts List Kansai confirma a mesma denominação no mecanismo do looper.

60-3720

Nome técnico: Connecting Rod Ass’y (Left)
Tradução: Conjunto da biela de ligação esquerda

A 60-3720 não é simplesmente outra numeração da 65-401. Ela corresponde a um conjunto montado de ligação do mecanismo.

60-3730

Nome técnico: Looper Connecting Link Rod Ass’y
Tradução: Conjunto da biela/articulação de ligação do looper

É outro conjunto do mesmo mecanismo, porém com função e composição próprias.

Portanto

65-401 ≠ 60-3720 ≠ 60-3730

São peças/conjuntos relacionados, e não códigos tecnicamente intercambiáveis.

COMPATIBILIDADE CONFIRMADA

As três referências aparecem no mecanismo do looper da:

Kansai Special DLR-1508P

O Parts Book da DLR-1508P registra no mesmo conjunto:

65-401 — Connecting Bar
60-3720 — Connecting Rod Ass’y (Left)
60-3730 — Looper Connecting Link Rod Ass’y.

As referências 60-3720 e 60-3730 também aparecem em outras configurações da família Kansai DLR, incluindo máquinas DLR 1502 e 1503 conforme subclasse.

A 65-401 também está documentada em outros modelos Kansai com mecanismo semelhante, inclusive na série DWK.

IDENTIFICAÇÃO TÉCNICA

Marca de aplicação: Kansai Special
Tipo: Conjunto mecânico de articulação
Mecanismo: Looper
Referências relacionadas ao conjunto: 65-401 / 60-3720 / 60-3730
65-401: Connecting Bar
60-3720: Connecting Rod Ass’y (Left)
60-3730: Looper Connecting Link Rod Ass’y
Aplicação principal confirmada: Kansai DLR
NCM: 8452.90.99

FUNÇÃO

Esse conjunto participa da transmissão do movimento entre os componentes responsáveis pelo acionamento do looper.

Durante o funcionamento da máquina, o looper precisa executar movimentos sincronizados com as agulhas para que a formação do ponto ocorra corretamente.

No mecanismo Kansai, barras, juntas e bielas trabalham articuladas entre si. A documentação da DLR-1508P posiciona as referências 65-401, 60-3720 e 60-3730 justamente dentro do grupo Looper Mechanism.

NÃO CONFUNDIR AS REFERÊNCIAS

Eu faria essa distinção na página porque é importante para venda técnica:

65-401
É uma barra de ligação individual.

60-3720
É um conjunto da biela esquerda.

60-3730
É um conjunto de ligação/articulação do looper.

Se o produto da Almeida Costura contém os três componentes montados ou fornecidos juntos, eles podem aparecer no mesmo anúncio.

Porém, não utilizaria:

“Referências alternativas: 65-401, 60-3720, 60-3730”

porque tecnicamente isso indicaria que qualquer uma substitui as demais, o que não é correto.

PEÇAS RELACIONADAS

No mesmo mecanismo da DLR-1508P aparecem ainda:

63-812 — Ball Joint
63-821 — Ball Joint
65-902 — Connecting Link
67-132 — Looper Avoid Lever
67-222 — Looper Driving Lever
61-823 — Connecting Ball

São componentes relacionados ao sistema, mas não referências alternativas deste produto.

DESCRIÇÃO COMPLETA

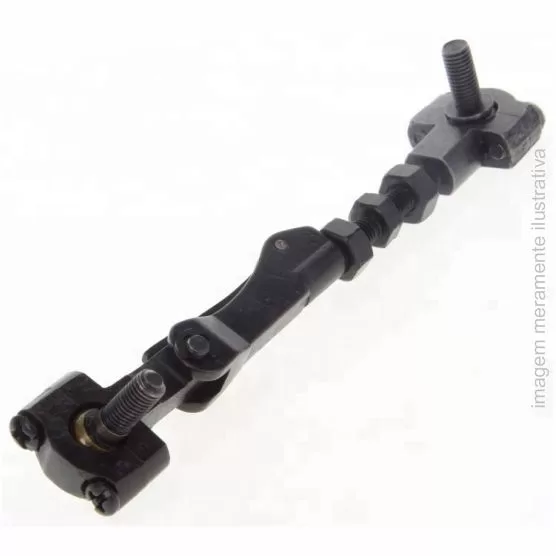

O Conjunto de Biela do Movimento do Looper Kansai 65-401 / 60-3720 / 60-3730 é utilizado no mecanismo de acionamento do looper de máquinas industriais Kansai Special compatíveis.

A documentação técnica da série DLR identifica individualmente as peças que compõem esse sistema.

A 65-401 é denominada Connecting Bar, correspondendo à barra ou biela de ligação. A 60-3720 é um Connecting Rod Ass’y (Left), ou conjunto da biela de ligação esquerda. Já a 60-3730 é identificada como Looper Connecting Link Rod Ass’y, conjunto responsável por outra parte da articulação do movimento do looper.

Esses códigos aparecem juntos no mecanismo do looper da Kansai DLR-1508P, e as referências 60-3720 e 60-3730 também são encontradas em outras configurações da família DLR.

Comercialmente, fornecedores de peças apresentam inclusive conjuntos identificados como 65-401 + 60-3720 + 60-3730, razão pela qual os três códigos podem aparecer associados a uma única peça de reposição montada.

Como existem variações do mecanismo conforme o modelo e a subclasse da máquina Kansai, a compra deve ser realizada pela comparação do conjunto antigo e pela conferência das referências utilizadas no Parts List correspondente.

OBSERVAÇÃO

Antes da compra, confira:

Marca: Kansai Special
Modelo completo da máquina
Subclasse da máquina
Referências: 65-401 / 60-3720 / 60-3730
Formato e montagem do conjunto antigo

Se a unidade vendida pela Almeida Costura não incluir as três partes, o cadastro precisa ser separado, pois cada referência corresponde tecnicamente a uma peça/conjunto diferente.
