PRINCIPAIS CARACTERÍSTICAS

• Biela do mecanismo da barra da agulha
• Referência KF48F
• Referência do conjunto KF48F-E
• Referência anterior KF48-E
• Nome técnico: Link / Connecting Rod
• Aplicação em overlock Siruba 700FS
• Comprimento aproximado de 110 mm
• Largura máxima aproximada de 33 mm
• Peso aproximado de 38,2 g
• Componente mecânico de transmissão de movimento

COMPATIBILIDADE

Compatibilidade confirmada:

• Siruba série 700FS

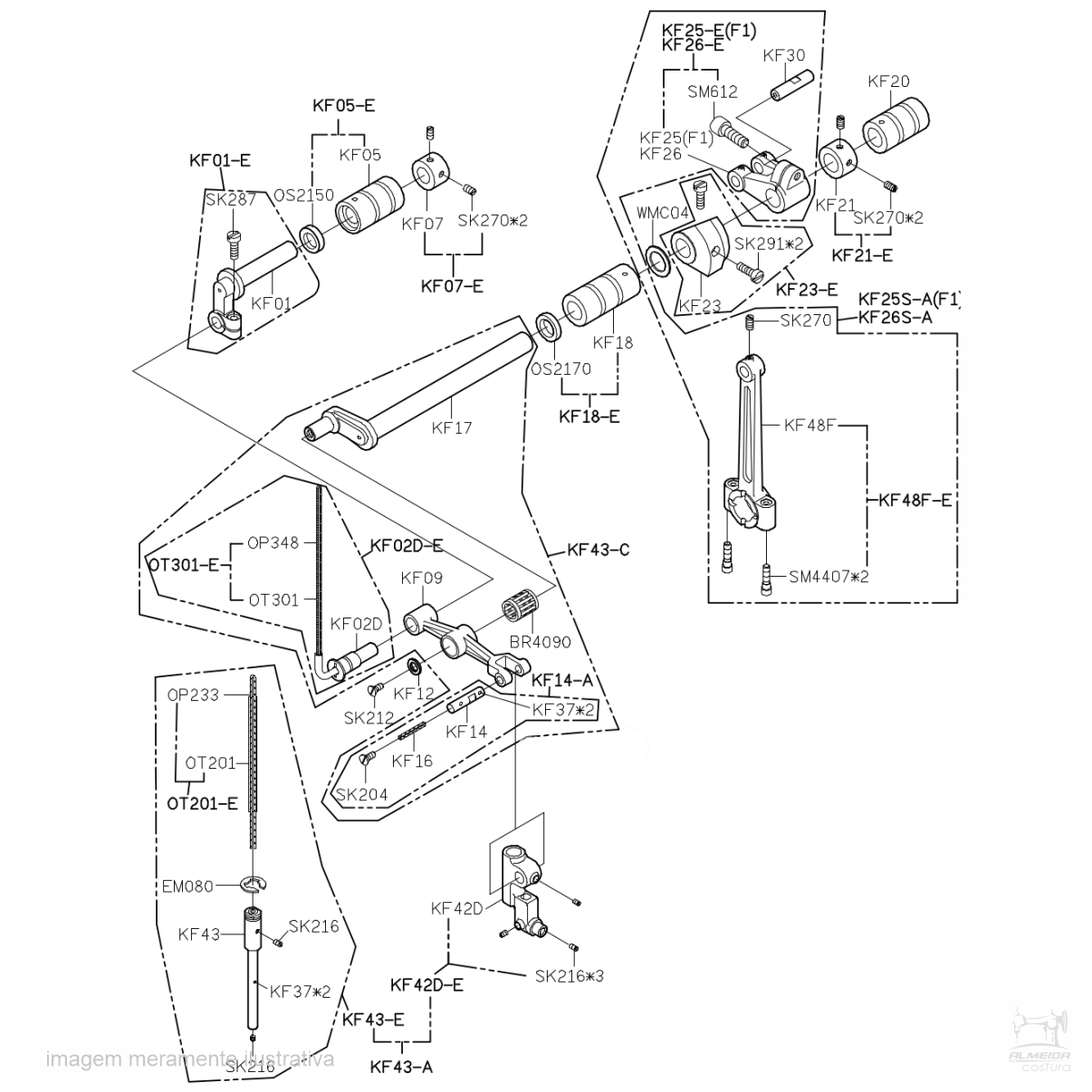

A referência KF48F e o conjunto KF48F-E aparecem diretamente no Parts List da série 700FS.

Antes da compra, confirme o modelo completo da máquina e a referência da peça instalada.

IDENTIFICAÇÃO

Produto: Biela da barra da agulha
Nome técnico: Link / Connecting Rod
Marca relacionada: Siruba
Referência principal: KF48F
Referência do conjunto: KF48F-E
Referência anterior: KF48-E
Aplicação: Overlock industrial
Série: 700FS
Comprimento aproximado: 110 mm
Largura máxima aproximada: 33 mm
Peso aproximado: 38,2 g
GTIN/EAN:
NCM: 8452.90.92

PARA QUE SERVE?

A KF48F faz parte do mecanismo responsável pelo acionamento da barra da agulha.

Durante o funcionamento da overlock, o movimento do eixo da máquina precisa ser transmitido ao conjunto responsável pela subida e descida das agulhas.

A biela participa dessa transmissão mecânica, trabalhando articulada com outros componentes do mecanismo da agulha.

KF48-E E KF48F-E

Este ponto agora pode ser colocado de forma mais clara no cadastro.

A documentação apresentada pela Siruba informa:

KF48-E → alterar para KF48F-E

Portanto:

Referência anterior: KF48-E
Referência atual: KF48F-E

Para pesquisa comercial, vale manter as duas formas no conteúdo e nas palavras relacionadas, pois clientes ou mecânicos podem procurar pela referência antiga.

KF48F E KF48F-E

A referência KF48F identifica a peça principal.

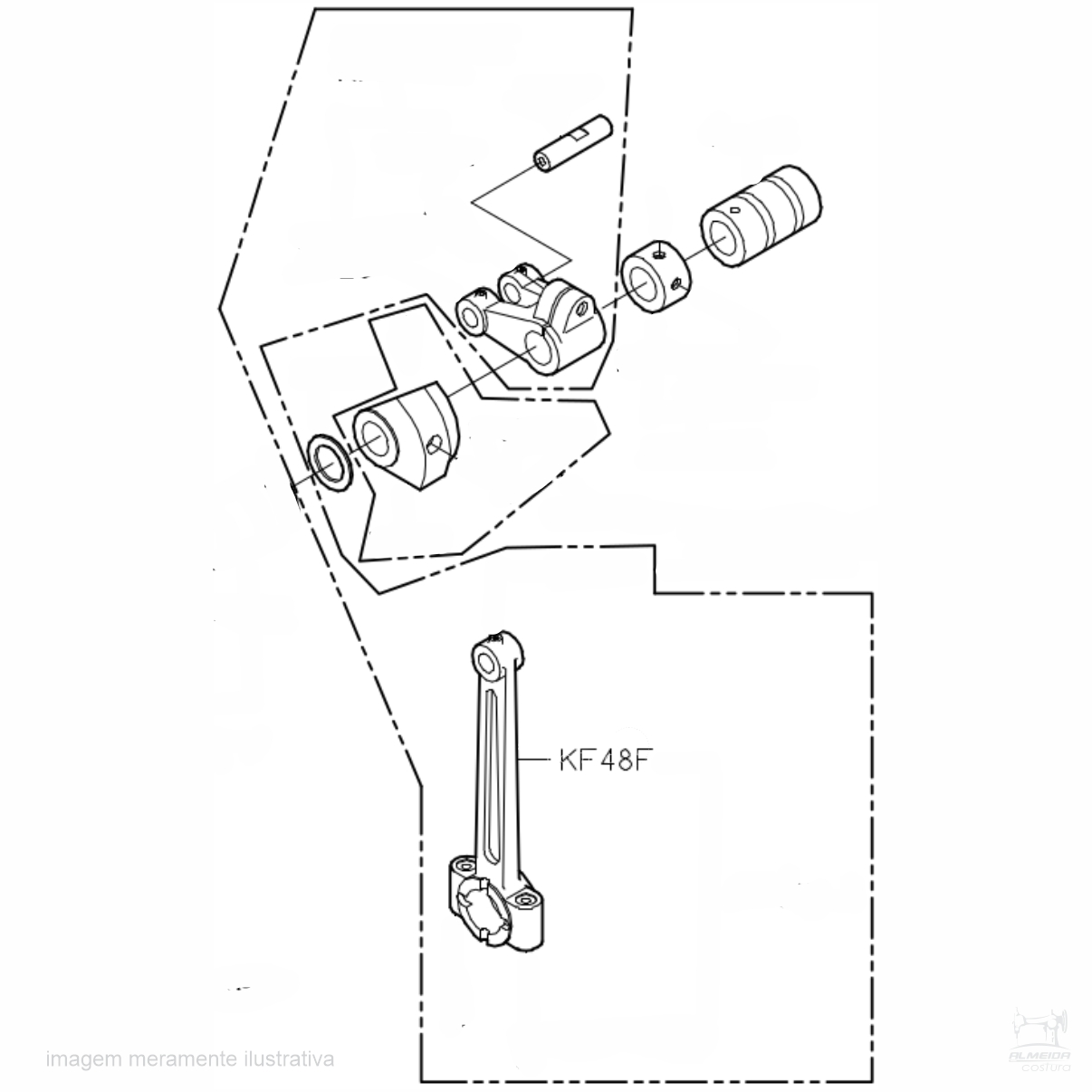

A forma KF48F-E aparece como identificação do conjunto no Parts List da Siruba 700FS.

Para o cadastro do produto, eu manteria:

Referência principal: KF48F
Referência técnica relacionada: KF48F-E

MEDIDAS

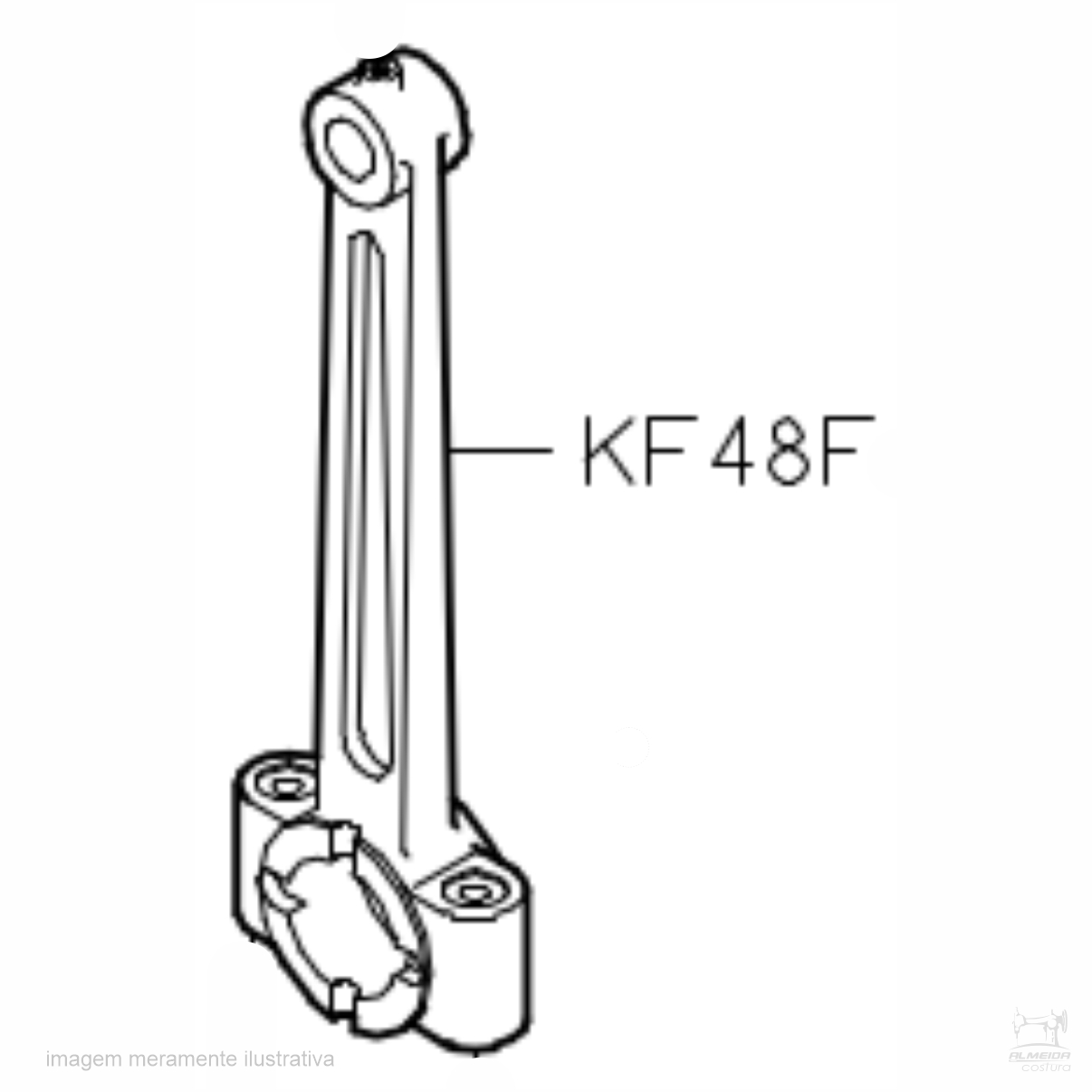

Conforme a imagem técnica da referência KF48F-E:

Comprimento total aproximado: 110 mm
Largura máxima aproximada: 33 mm
Peso aproximado: 38,2 g

Essas medidas são úteis principalmente para comparar a peça antiga antes da compra.

A imagem não permite confirmar com precisão:

• diâmetro do furo menor;
• diâmetro do alojamento maior;
• distância entre centros;
• espessura da biela.

Esses valores não devem ser estimados.

QUANDO VERIFICAR A SUBSTITUIÇÃO?

A biela deve ser inspecionada quando houver:

• folga excessiva nas articulações;
• desgaste;
• deformação;
• quebra;
• ruído mecânico anormal;
• movimento irregular da barra da agulha;
• dificuldade de manter a regulagem;
• danos provocados por travamento do mecanismo.

Esses sintomas também podem estar relacionados a outros componentes do sistema da barra da agulha.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

1. Referência KF48F ou KF48F-E
2. Referência anterior KF48-E, quando aplicável
3. Série 700FS
4. Comprimento aproximado de 110 mm
5. Largura máxima aproximada de 33 mm
6. Formato dos dois alojamentos
7. Peça antiga instalada na máquina

ITEM INCLUSO

01 Biela da Barra da Agulha – KF48F

Não acompanha pinos, parafusos, buchas ou demais componentes do mecanismo, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

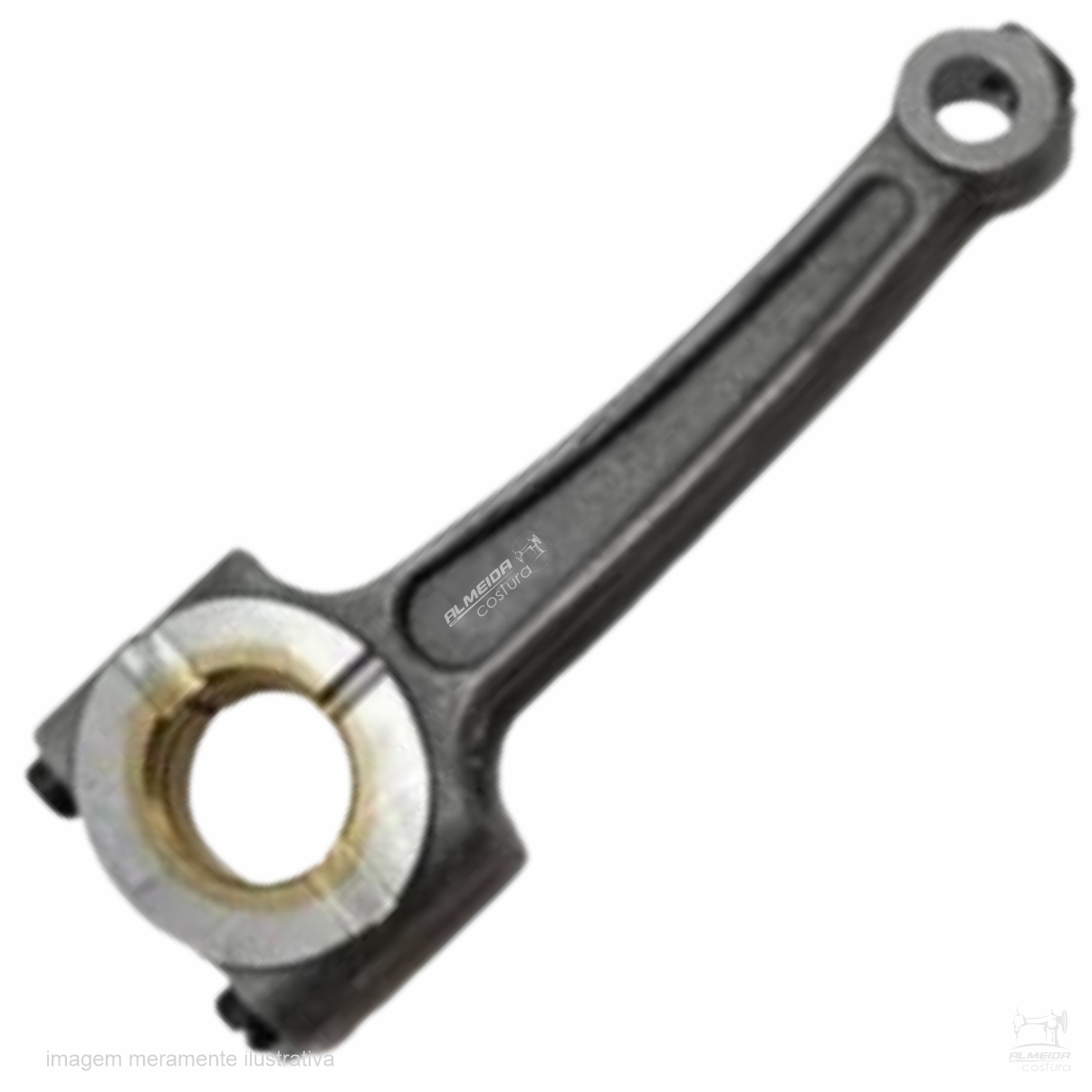

A Biela da Barra da Agulha para Overlock Siruba 700FS KF48F é uma peça de reposição utilizada no mecanismo responsável pelo acionamento da agulha.

A referência KF48F, encontrada no conjunto técnico como KF48F-E, é identificada como Link / Connecting Rod no Parts List da Siruba série 700FS.

Sua função é participar da transmissão do movimento mecânico para o conjunto da barra da agulha, permitindo o movimento alternado necessário durante cada ciclo de costura.

A documentação da Siruba também indica atualização da referência anterior KF48-E para KF48F-E, informação importante para clientes e mecânicos que ainda utilizam catálogos ou peças identificadas pelo código antigo.

Conforme a imagem técnica, a peça possui aproximadamente 110 mm de comprimento, 33 mm de largura máxima e peso de 38,2 g.

Antes da substituição, confirme o modelo completo da máquina, a referência e o formato da biela instalada.
