PRINCIPAIS CARACTERÍSTICAS

• Biela para mecanismo da barra da agulha
• Referência comercial: KF48
• Referência técnica relacionada: KF48-E
• Nome técnico: Connecting Rod
• Aplicação em overlock industrial Siruba compatível
• Componente mecânico de transmissão de movimento
• Indicada para manutenção e reposição

COMPATIBILIDADE

Indicada para máquinas overlock Siruba que utilizem a referência KF48 / KF48-E.

A compatibilidade deve ser confirmada pela referência da peça antiga e pelo Parts List correspondente à versão da máquina.

Atenção à série 700F

A KF48 não deve ser anunciada automaticamente como peça da Siruba 700F.

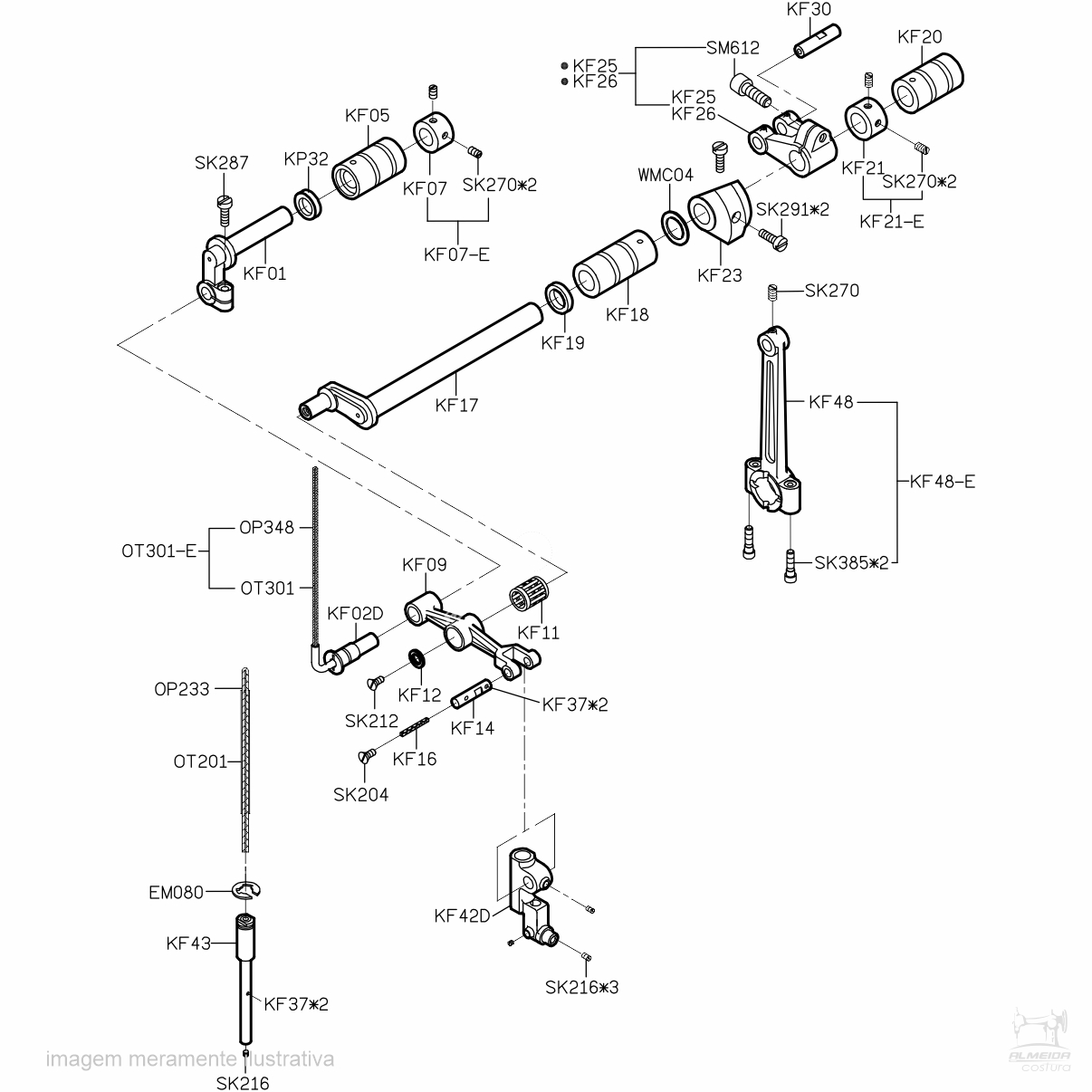

No Parts List da 700F consultado, o grupo KF utiliza a referência KF28/KF28-E para a biela correspondente.

Também não deve ser confundida com:

KF48F / KF48F-E

pois esta é outra referência, encontrada em documentação da série 700FS.

IDENTIFICAÇÃO

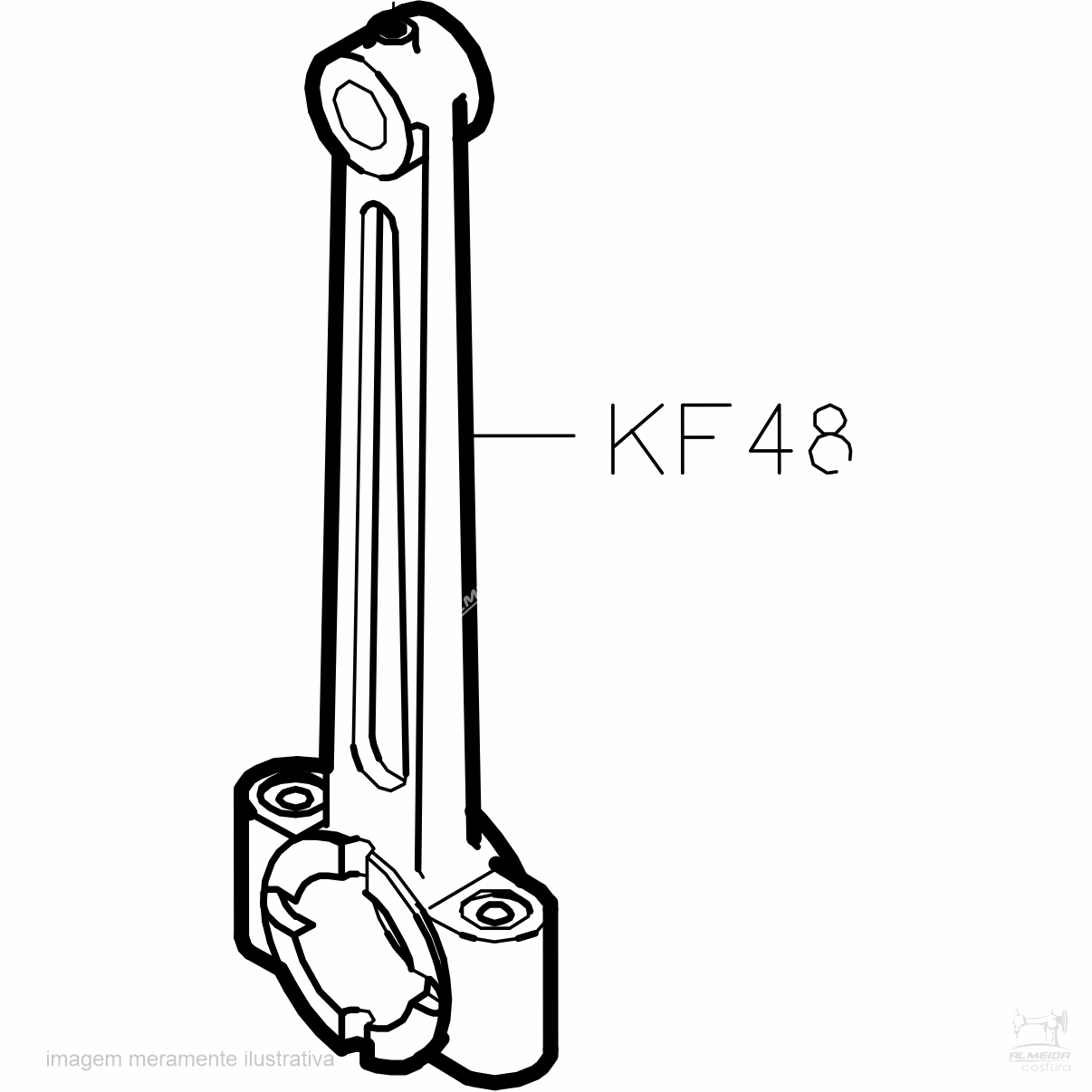

Produto: Biela do mecanismo da barra da agulha
Nome técnico: Connecting Rod
Marca relacionada: Siruba
Referência: KF48
Referência relacionada: KF48-E
Aplicação: Overlock industrial compatível
GTIN/EAN:
NCM: 8452.90.92

PARA QUE SERVE?

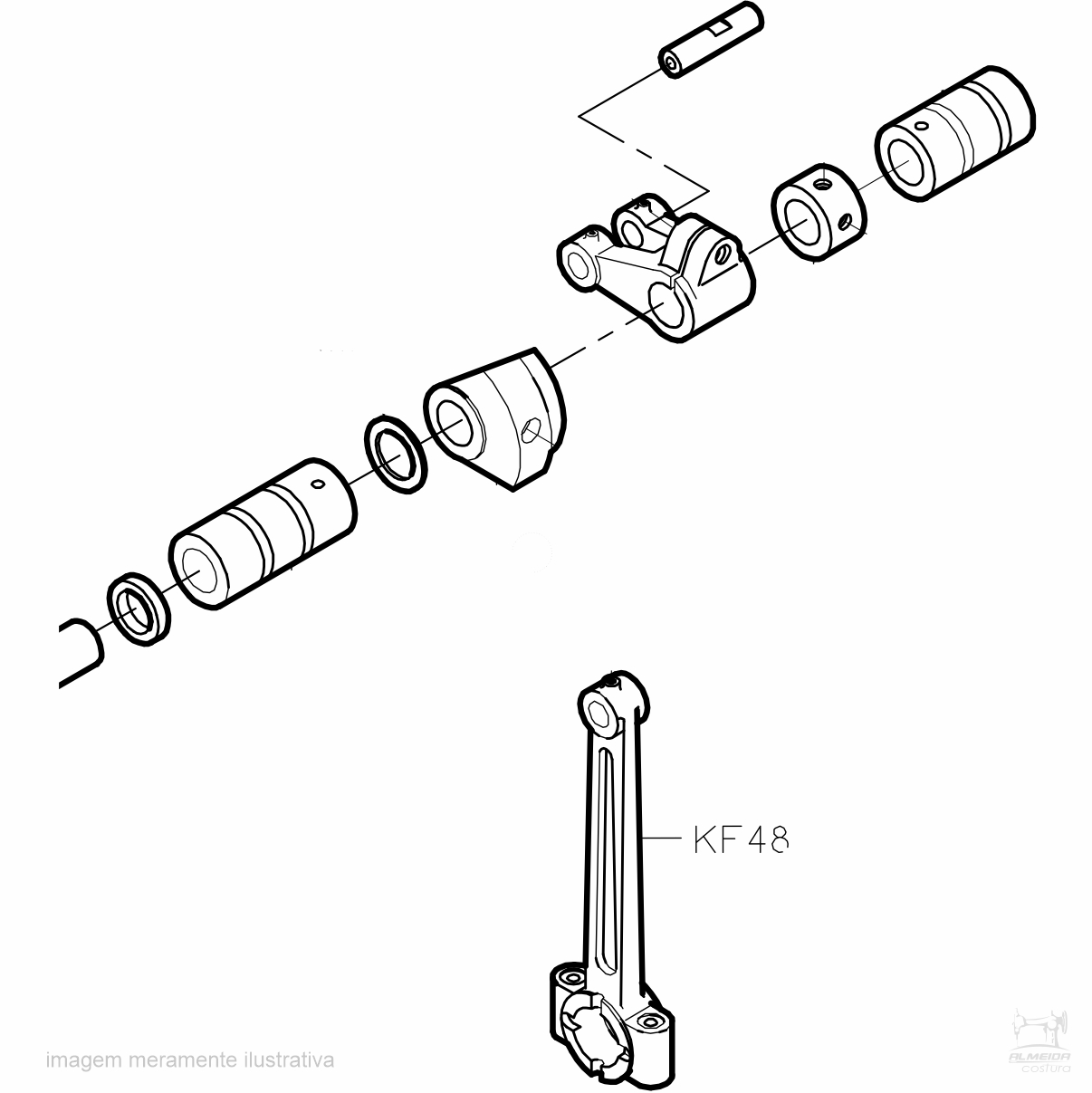

A biela faz parte do mecanismo responsável pela transmissão do movimento para a barra da agulha.

Durante o funcionamento da máquina, o movimento do eixo é transferido por diferentes componentes mecânicos até produzir o movimento alternado de subida e descida das agulhas.

A KF48 participa dessa transmissão, trabalhando articulada com os demais componentes do conjunto.

KF48 E KF48F NÃO SÃO A MESMA PEÇA

Este ponto é especialmente importante porque vocês têm as duas referências.

KF48 / KF48-E
Identificada como Connecting Rod.

KF48F / KF48F-E
Também identificada como Connecting Rod, mas corresponde a outra versão de biela.

A letra F faz parte da referência e não deve ser ignorada.

Portanto:

KF48 ≠ KF48F

Não utilizar uma como referência alternativa da outra sem confirmação técnica de substituição.

MEDIDAS

Não encontrei medidas oficiais confiáveis para a KF48 / KF48-E.

Por isso, eu não colocaria medidas estimadas no cadastro.

Caso queiram melhorar a identificação da peça, as medidas mais úteis seriam:

• comprimento total;
• distância entre centros;
• diâmetro dos alojamentos;
• largura máxima;
• espessura.

QUANDO VERIFICAR A SUBSTITUIÇÃO?

A biela deve ser verificada quando houver folga excessiva, desgaste nas articulações, deformação, quebra, ruído mecânico anormal ou dificuldade de manter a regulagem do mecanismo da barra da agulha.

Esses sintomas não confirmam isoladamente defeito na biela, pois outros componentes do conjunto também podem causar alterações no movimento.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

1. Referência KF48 / KF48-E
2. Modelo completo da máquina
3. Formato da biela antiga
4. Pontos de articulação
5. Distância entre centros
6. Parts List correspondente
7. Se a peça é KF48 ou KF48F

ITEM INCLUSO

01 Biela de Conexão Siruba – KF48

Não acompanha pinos, buchas, parafusos ou demais componentes do mecanismo, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

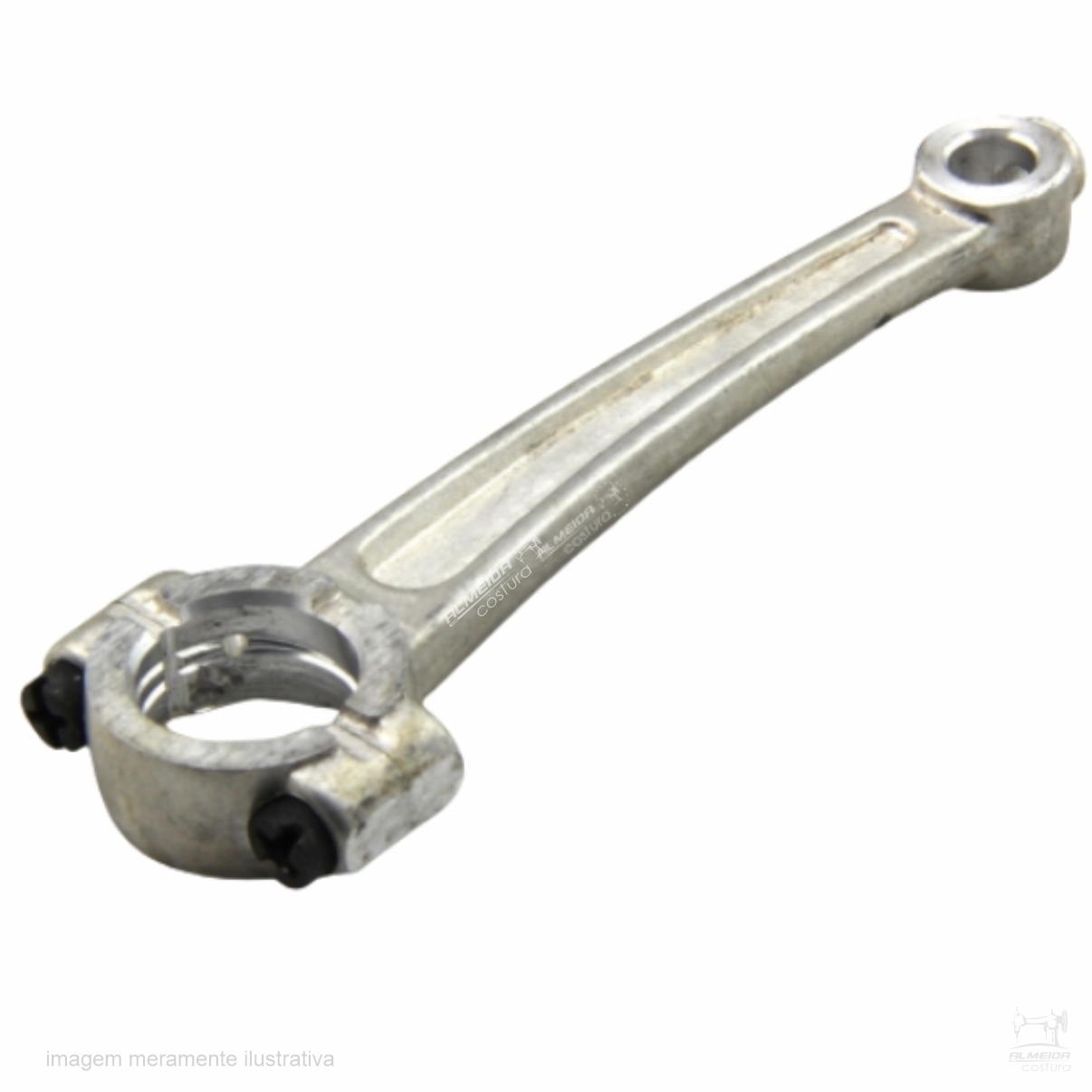

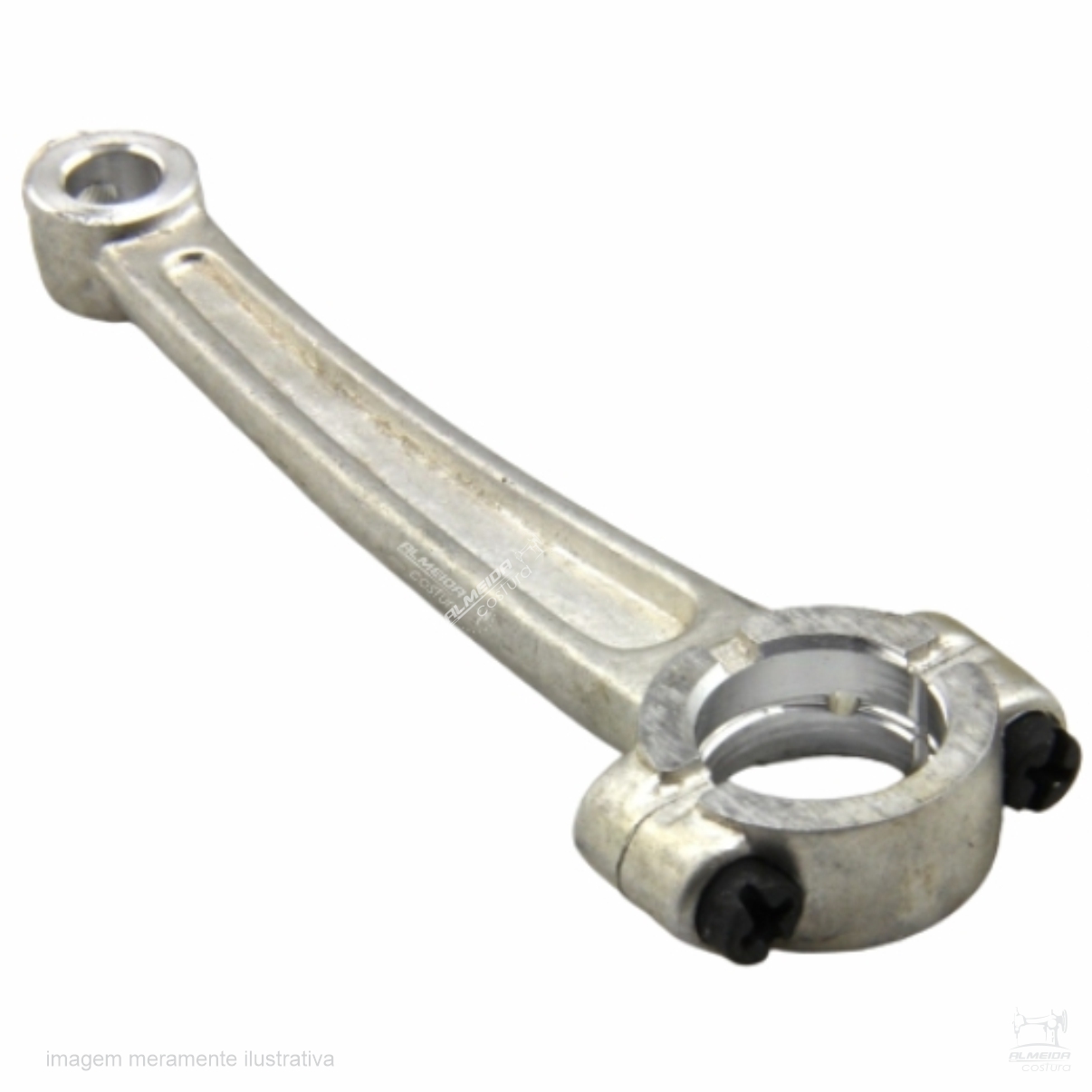

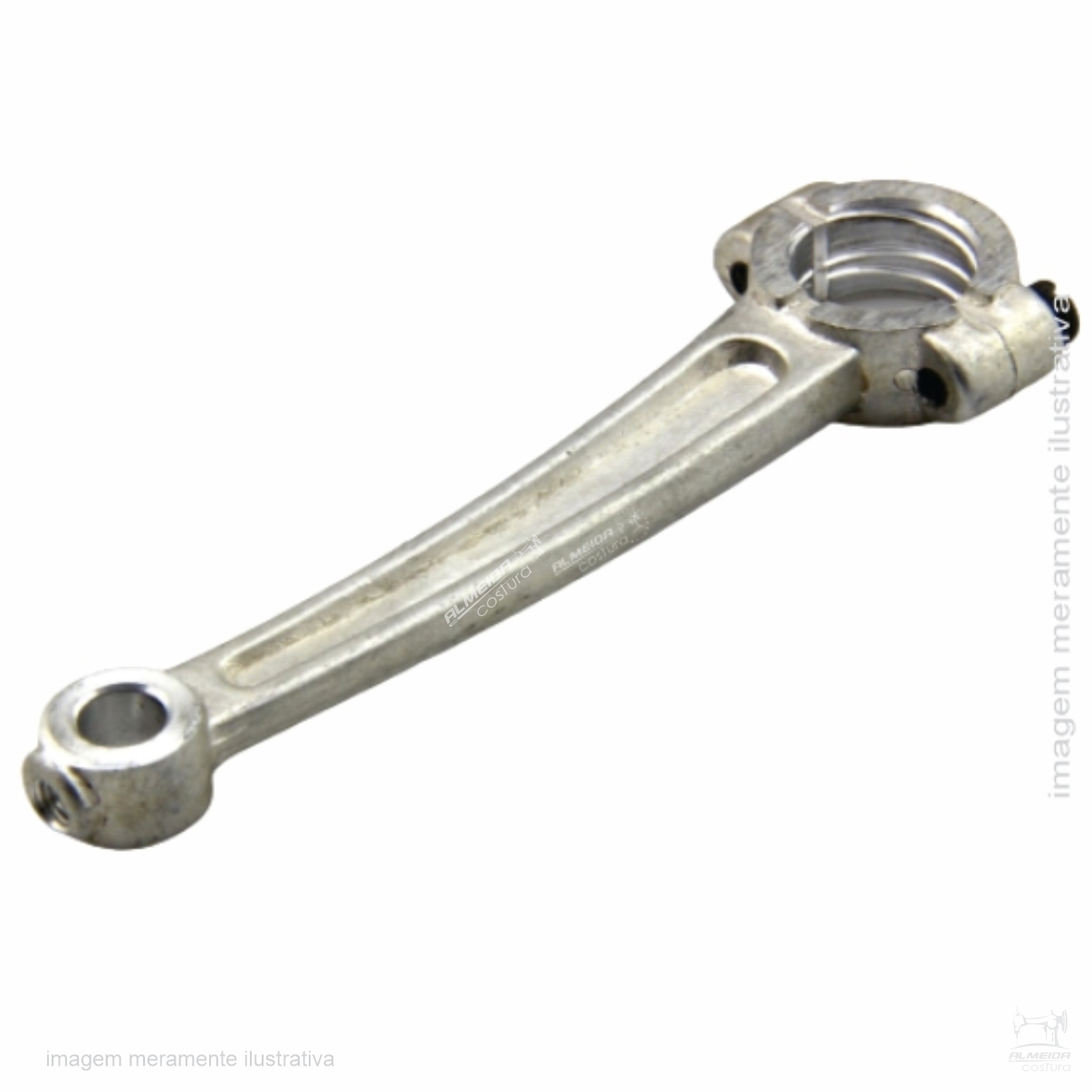

A Biela do Mecanismo da Barra da Agulha Siruba KF48 é uma peça de reposição utilizada no conjunto mecânico de máquinas overlock industriais compatíveis.

A referência é encontrada tecnicamente como KF48-E — Connecting Rod, correspondendo a uma biela responsável por participar da transmissão do movimento dentro do mecanismo da agulha.

Durante a operação da máquina, esse conjunto transforma e transmite o movimento necessário para que a barra da agulha realize seu deslocamento alternado durante cada ciclo de costura.

É importante não confundir KF48/KF48-E com KF48F/KF48F-E, pois são referências distintas, embora ambas sejam descritas como Connecting Rod.

Também não recomendamos cadastrar a KF48 automaticamente como compatível com a Siruba 700F, pois o Parts List dessa série consultado apresenta outra configuração no grupo KF.

Antes da substituição, confirme a referência da peça antiga, o modelo completo da máquina e o formato do componente instalado.
