PRINCIPAIS CARACTERÍSTICAS

• Biela do mecanismo da barra da agulha
• Referência 21105011
• Nome técnico: Needle Bar Connecting Rod
• Aplicação em overlocks industriais
• Compatível com Jack C4
• Compatível com Jack C5
• Componente do mecanismo de acionamento da agulha
• Indicada para manutenção e reposição

COMPATIBILIDADE

Compatibilidade confirmada:

• Jack C4
• Jack C5

A referência 21105011 aparece na documentação técnica dessas máquinas dentro do grupo Needle Drive Mechanism, correspondente ao mecanismo de acionamento da barra da agulha.

Sun Special

A referência também é encontrada comercialmente relacionada a máquinas Sun Special, porém não foi localizado até o momento um modelo específico com documentação técnica suficiente para confirmar a aplicação.

Por isso, eu não colocaria “Sun Special” na lista definitiva de compatibilidade sem verificar o modelo completo da máquina.

IDENTIFICAÇÃO

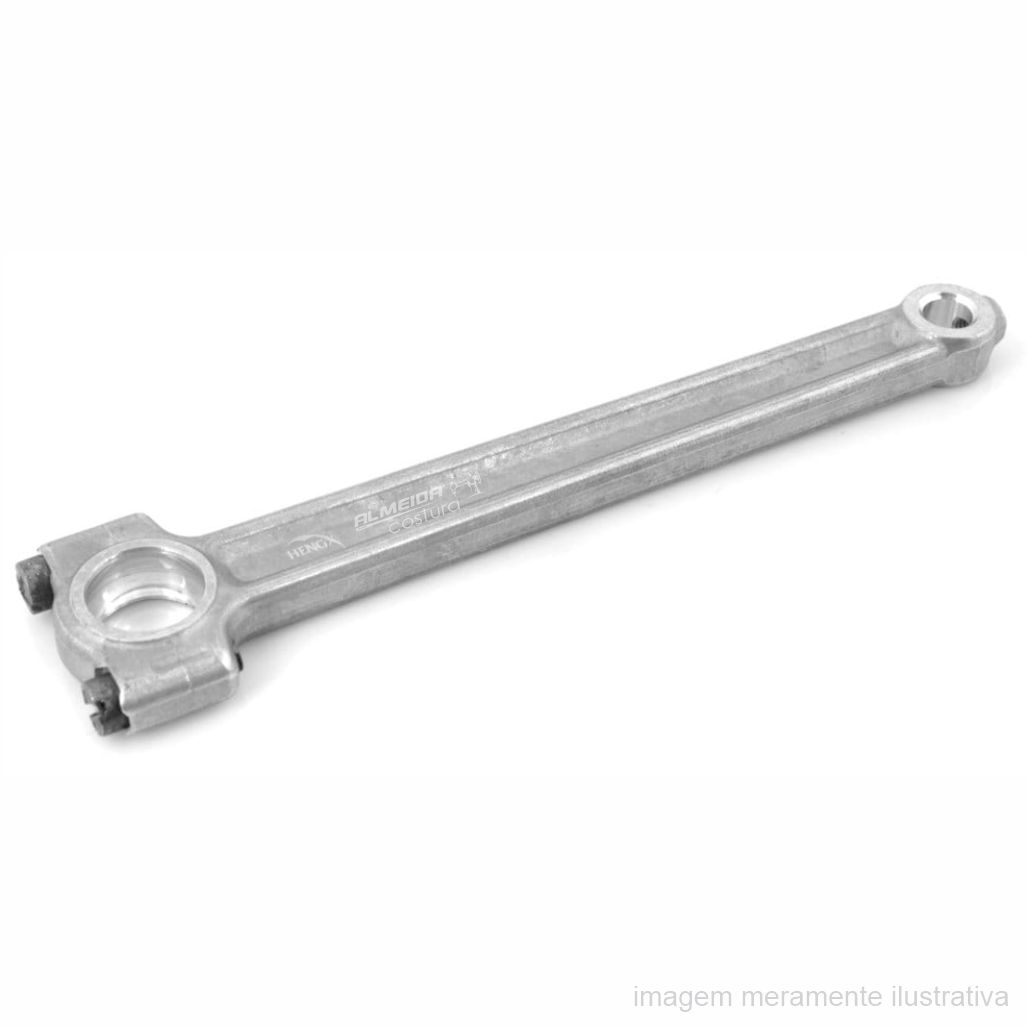

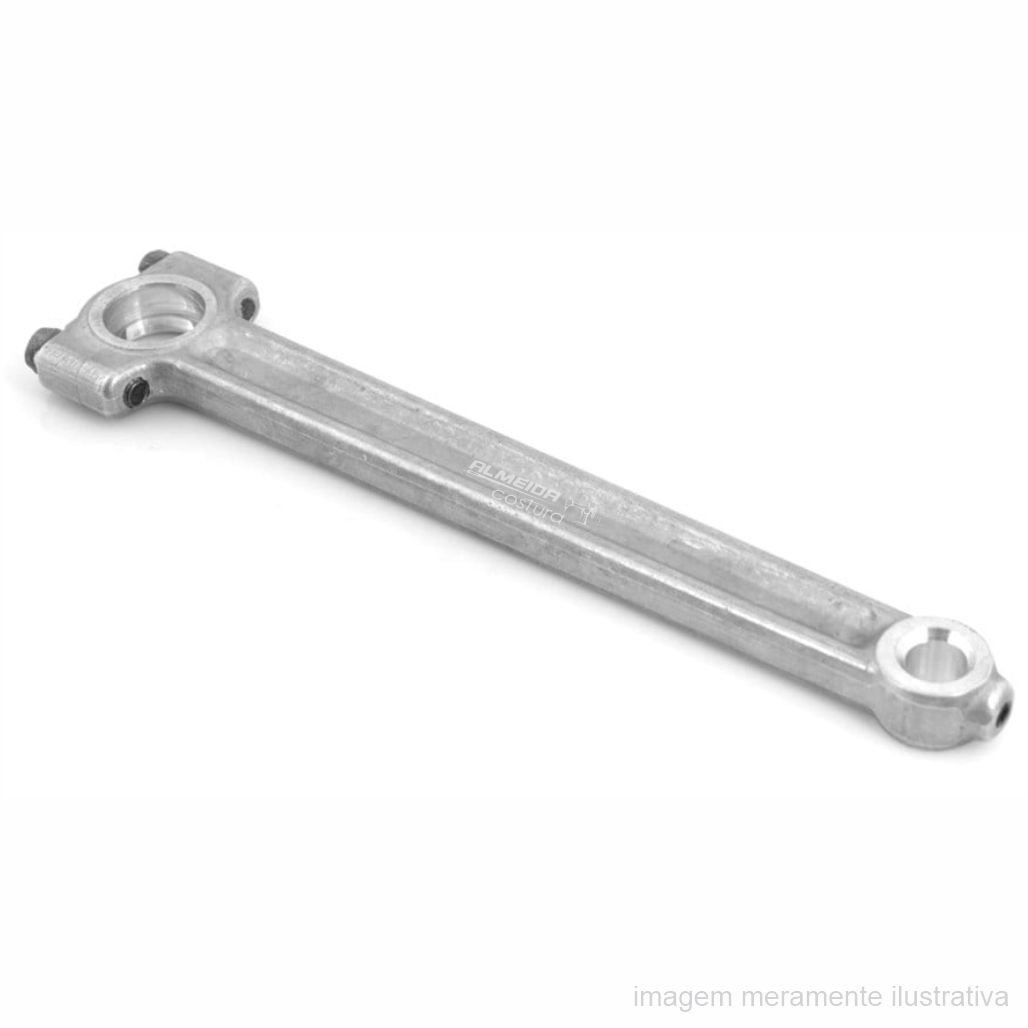

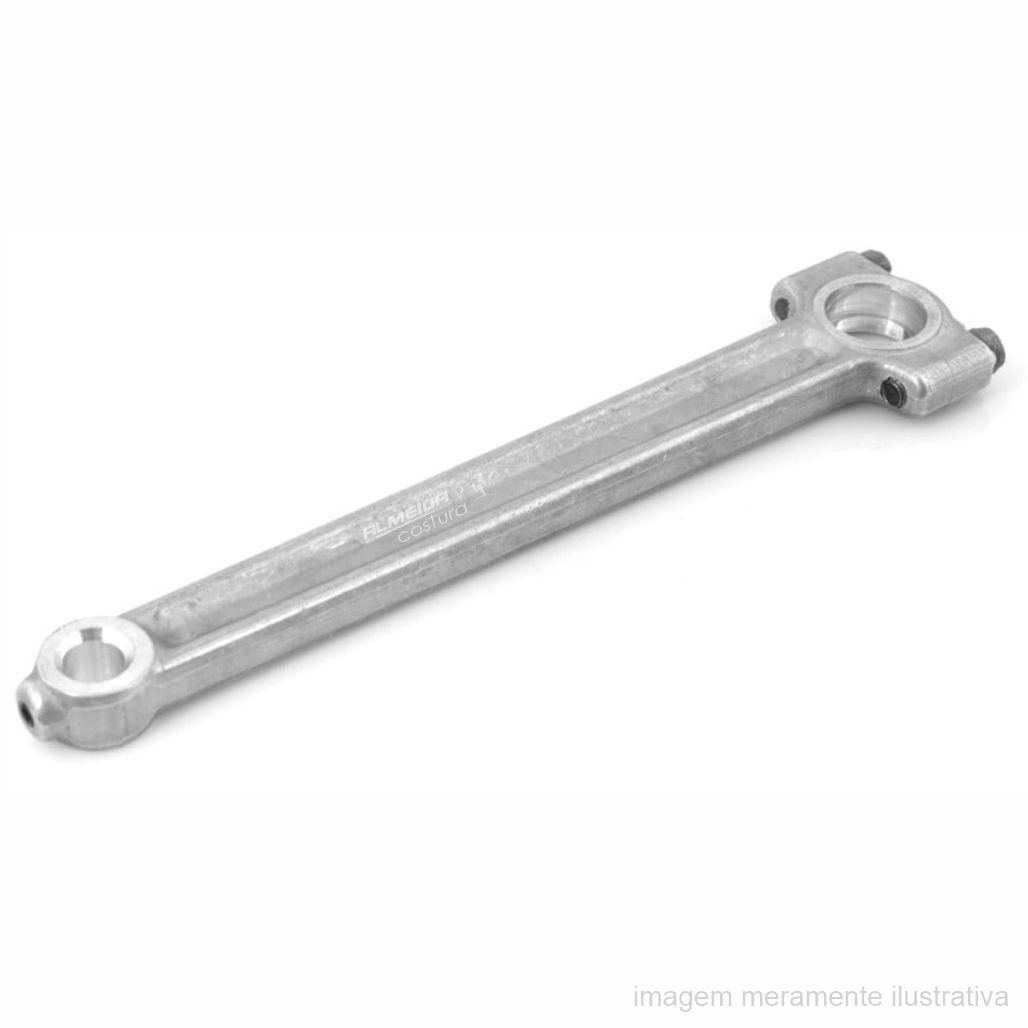

Produto: Biela da barra da agulha
Nome técnico: Needle Bar Connecting Rod
Referência: 21105011
Marca relacionada: Jack
Aplicação: Máquina overlock industrial
Modelos confirmados: C4 / C5
GTIN/EAN:
NCM: 8452.90.92

PARA QUE SERVE?

A biela 21105011 faz parte do mecanismo responsável pelo movimento da barra da agulha.

Durante o funcionamento da máquina, o movimento rotativo do conjunto superior precisa ser convertido no movimento alternado de subida e descida da barra da agulha.

A biela participa dessa transmissão mecânica, conectando componentes do mecanismo de acionamento e permitindo que a barra da agulha execute seu movimento durante cada ciclo de costura.

LOCALIZAÇÃO NO MECANISMO

Nos catálogos Jack, a referência 21105011 aparece dentro do grupo:

Needle Drive Mechanism — Mecanismo de acionamento da barra da agulha

No mesmo conjunto aparecem componentes como:

20704001 — Crank
20702002 — Shaft
20704002 — Lever
2110200900 — Needle Bar Assembly
21102010 — Needle Bar
20726003 — Shaft / Pin

Essas referências correspondem a componentes diferentes e não devem ser tratadas como códigos alternativos da biela 21105011.

FUNÇÃO NO CONJUNTO

A biela trabalha continuamente enquanto a máquina está em funcionamento.

Sua articulação permite transmitir movimento entre o conjunto de acionamento e a barra da agulha, mantendo o curso necessário para formação do ponto.

Desgaste ou folga nessa região pode alterar o funcionamento mecânico e dificultar a regulagem correta do conjunto.

QUANDO VERIFICAR A SUBSTITUIÇÃO?

A peça deve ser verificada quando houver:

• folga excessiva na biela;
• desgaste nos pontos de articulação;
• deformação;
• quebra;
• ruído mecânico anormal;
• dificuldade de manter a regulagem da barra da agulha;
• movimento irregular do conjunto;
• danos provocados por travamento ou colisão mecânica.

Esses sintomas não confirmam isoladamente defeito na biela. O conjunto completo deve ser inspecionado durante o diagnóstico.

21105011 E OUTRAS BIELAS JACK

É importante não escolher a peça somente pela aparência.

A Jack utiliza diferentes bielas nas famílias de overlock. Entre as referências encontradas estão:

21105011 — Needle Bar Connecting Rod — C4 / C5

Existem ainda outras referências de biela da barra da agulha para gerações diferentes de máquinas Jack, como C5S, C5F e C6.

Por isso, uma peça visualmente semelhante pode não possuir exatamente o mesmo encaixe ou aplicação.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

1. Modelo completo da máquina
2. Referência 21105011
3. Formato da biela antiga
4. Pontos de articulação
5. Sistema de fixação
6. Componentes relacionados ao mecanismo da barra da agulha

Para máquinas Sun Special, recomendamos conferir também o modelo completo antes de considerar a compatibilidade.

ITEM INCLUSO

01 Biela da Barra da Agulha – 21105011

Não acompanha parafusos, pinos, barra da agulha, manivela ou demais componentes do mecanismo, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

A Biela da Barra da Agulha para Overlock Jack C4 / C5 21105011 é uma peça de reposição utilizada no mecanismo responsável pelo acionamento da barra da agulha.

A referência 21105011 é identificada tecnicamente pela Jack como Needle Bar Connecting Rod e aparece no grupo Needle Drive Mechanism dos catálogos de peças das máquinas compatíveis.

Sua função é participar da transmissão do movimento mecânico entre o conjunto de acionamento e a barra da agulha, permitindo o movimento alternado necessário durante a formação da costura.

A aplicação está confirmada para as máquinas Jack C4 e Jack C5, incluindo configurações de três, quatro e cinco linhas apresentadas nos respectivos catálogos técnicos.

Por trabalhar continuamente em movimento articulado, desgaste, folga ou deformação podem prejudicar o funcionamento do conjunto e exigir a substituição da peça.

Antes da compra, é importante confirmar o modelo da overlock, a referência 21105011 e o formato da peça antiga.
