PRINCIPAIS CARACTERÍSTICAS

• Batente do mecanismo regulador do ponto
• Referência KP05D-2
• Nome técnico: Stopper
• Componente relacionado ao conjunto KP05D
• Aplicação em overlocks Siruba compatíveis
• Formato circular
• Diâmetro externo aproximado de 37 mm
• Peso indicado de aproximadamente 35 g
• Peça do mecanismo de transporte e regulagem do ponto

COMPATIBILIDADE

A KP05D-2 aparece em documentação de gerações anteriores do mecanismo KP utilizado na família Siruba 700.

É encontrada em Parts Lists de máquinas da família:

• Siruba 737E
• Siruba 747E
• configurações relacionadas da série 700

Atenção às versões mais recentes

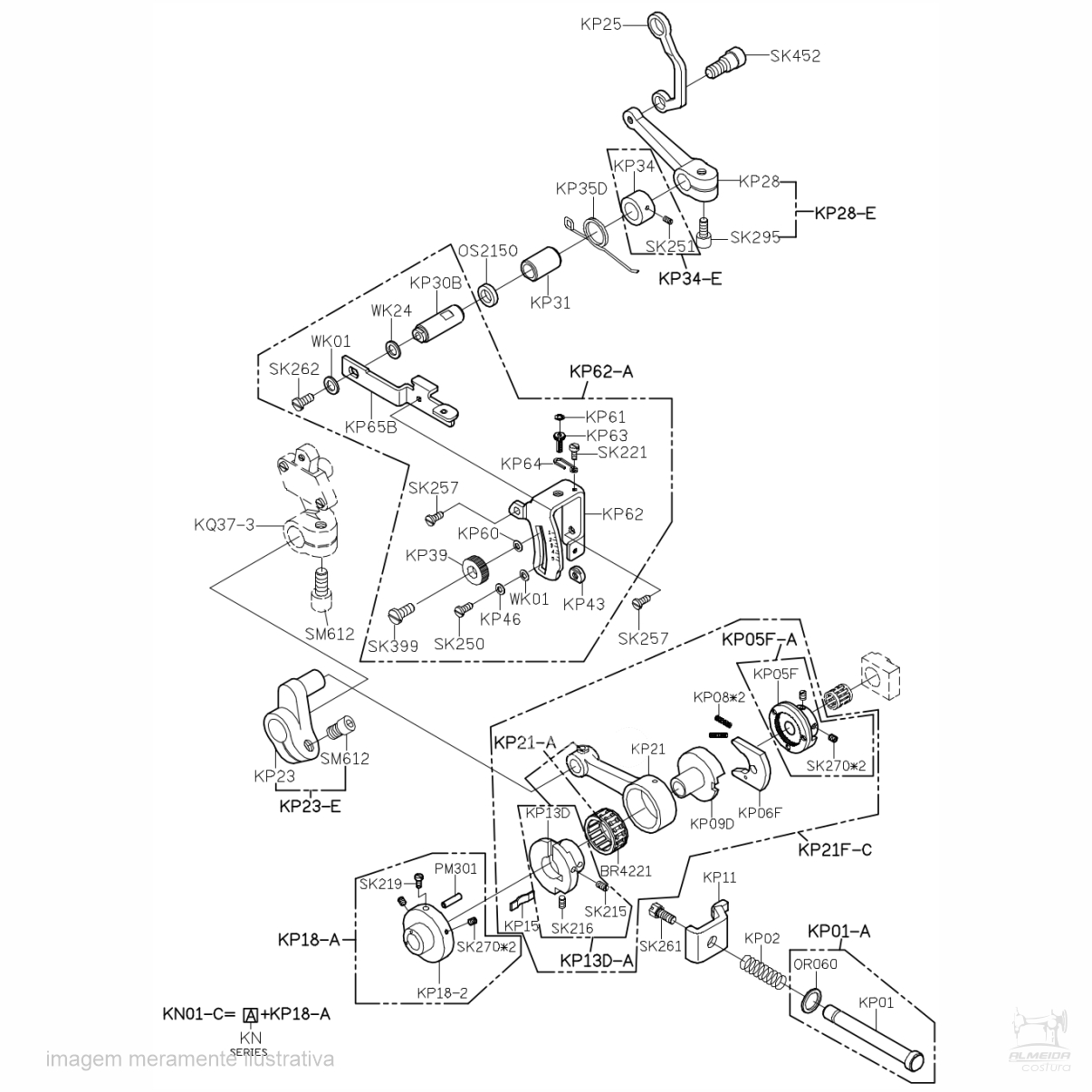

A documentação mais recente da Siruba 700F apresenta:

KP05F-A — Stopper

e também registra alterações do antigo conjunto KP05D-A para componentes mais recentes, incluindo KP05F-A + KP06F-A.

Por isso, a KP05D-2 não deve ser considerada automaticamente intercambiável com KP05F-A.

Antes da compra, confirme a referência existente na máquina e o formato do conjunto instalado.

IDENTIFICAÇÃO

Produto: Batente do excêntrico regulador do ponto
Nome técnico: Stopper
Marca relacionada: Siruba
Referência: KP05D-2
Conjunto relacionado: KP05D
Aplicação: Overlock industrial
Diâmetro externo aproximado: 37 mm
Peso aproximado: 35 g
GTIN/EAN:
NCM: 8452.90.92

PARA QUE SERVE?

A peça KP05D-2 faz parte do mecanismo responsável pela regulagem do comprimento do ponto da máquina.

Nesse conjunto, o movimento do sistema de transporte é controlado por componentes como eixo regulador, came, bloco de regulagem, molas e batentes.

A KP05D-2 trabalha como batente dentro do conjunto do excêntrico regulador, participando do posicionamento e limitação mecânica necessários para o funcionamento do sistema.

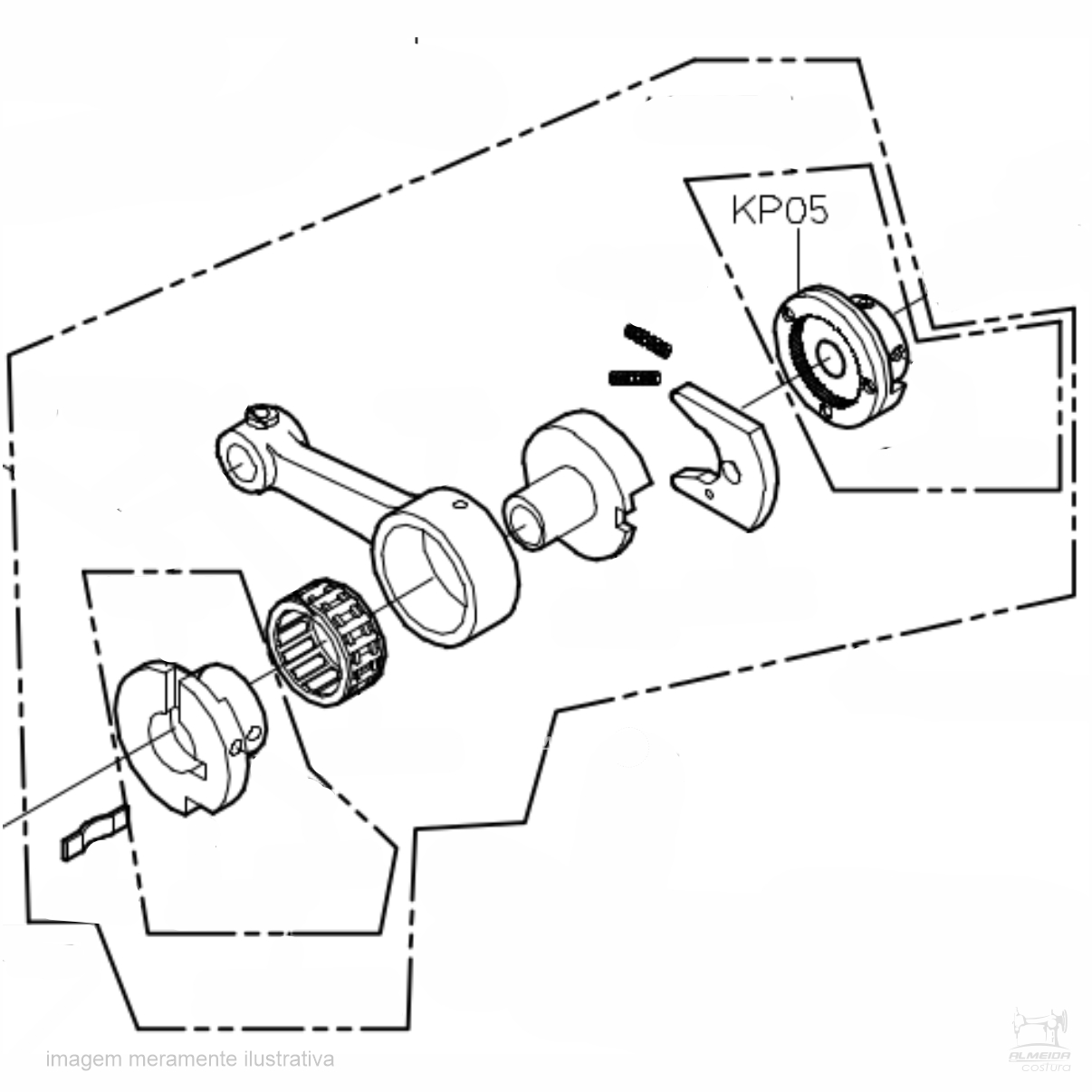

RELAÇÃO COM O EXCÊNTRICO KP05D

O conjunto KP05D é identificado tecnicamente como:

Stitch Length Regulation Cam Assembly

ou:

Conjunto do came de regulagem do comprimento do ponto.

A KP05D-2 é um dos componentes desse conjunto.

Por isso, no comércio a peça pode ser procurada por nomes como:

• coroa do excêntrico do ponto;
• batente do excêntrico;
• trava do excêntrico;
• batente do regulador do ponto;
• coroa reguladora do ponto.

Para o cadastro técnico, porém, eu utilizaria Batente do Excêntrico do Ponto.

MEDIDAS

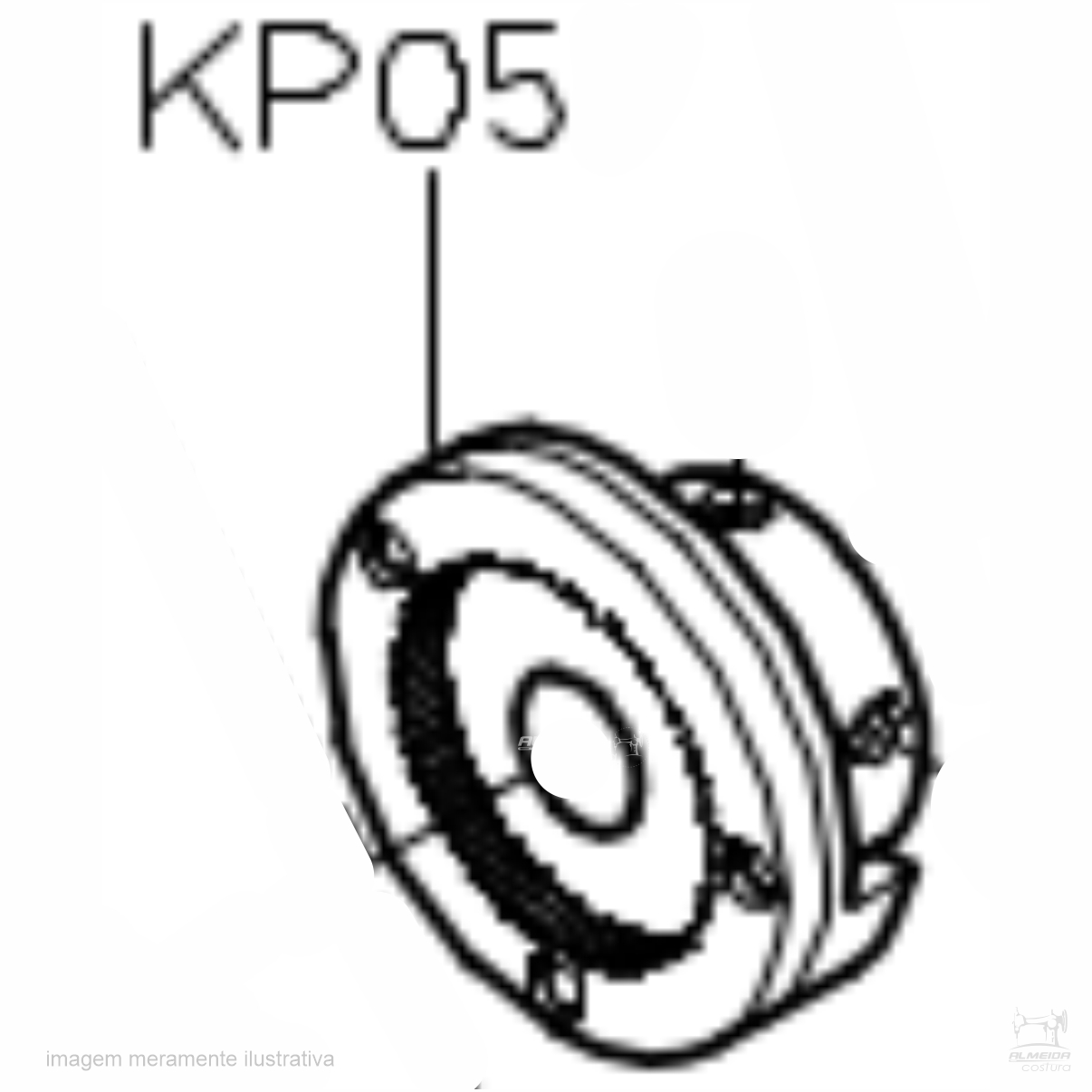

Conforme a imagem técnica apresentada:

Diâmetro externo aproximado: 37 mm
Largura externa aproximada: 37 mm
Peso indicado: 35 g

Como a peça é circular, o mais correto no cadastro é registrar:

Diâmetro externo: aproximadamente 37 mm

A imagem não informa com precisão o diâmetro do furo central, espessura ou distância entre os três furos menores. Eu não estimaria essas medidas.

KP05D-2 E KP05F-A

É importante não tratar esses códigos como simples referências alternativas.

KP05D-2
Componente das versões anteriores do conjunto KP05D.

KP05F-A
Stopper utilizado em documentação mais recente das séries 700F, 700UX e 700DFT.

A Siruba também registra atualização do conjunto KP05D-A para uma composição mais recente utilizando KP05F-A + KP06F-A.

Isso indica uma evolução do mecanismo, mas não comprova que a KP05D-2 possa ser substituída isoladamente pela KP05F-A.

QUANDO VERIFICAR A SUBSTITUIÇÃO?

A peça deve ser verificada quando houver:

• desgaste no conjunto de regulagem;
• folga excessiva;
• deformação;
• quebra;
• dificuldade para regular o comprimento do ponto;
• mecanismo de regulagem sem manter a posição;
• danos no conjunto do excêntrico.

Problemas de comprimento do ponto também podem estar relacionados a outros componentes do mecanismo de transporte.

COMO CONFIRMAR A PEÇA CORRETA?

Antes da compra, confira:

1. Referência KP05D-2
2. Versão da máquina
3. Formato circular da peça
4. Diâmetro externo aproximado de 37 mm
5. Disposição dos três furos
6. Conjunto de regulagem instalado
7. Se a máquina utiliza KP05D ou a versão posterior KP05F-A/KP06F-A

ITEM INCLUSO

01 Batente do Excêntrico do Ponto – KP05D-2

Não acompanha came completo, eixo, parafusos, molas ou demais componentes do mecanismo, salvo quando expressamente informado.

DESCRIÇÃO COMPLETA

O Batente do Excêntrico do Ponto Siruba KP05D-2 é uma peça utilizada no mecanismo de regulagem do comprimento do ponto de máquinas overlock industriais compatíveis.

A referência KP05D-2 é identificada pela Siruba como Stopper e pertence ao conjunto relacionado ao KP05D, correspondente ao came de regulagem do comprimento do ponto.

O componente trabalha dentro do mecanismo de transporte e regulagem, auxiliando no posicionamento e funcionamento do conjunto responsável pela alteração do comprimento do ponto.

Conforme a imagem técnica da referência KP05D-2, a peça possui aproximadamente 37 mm de diâmetro externo e peso indicado de cerca de 35 g.

É importante verificar a geração da máquina antes da substituição. Documentações mais recentes da Siruba 700F utilizam o KP05F-A como Stopper e apresentam atualização do antigo conjunto KP05D para uma configuração mais recente.

Por isso, a compatibilidade deve ser confirmada pela referência da peça antiga, formato e versão do mecanismo instalado.
