PRINCIPAIS BENEFÍCIOS

• Referência técnica 11-801
• Barra da agulha para galoneira industrial
• Aplicação em máquinas Kansai Special compatíveis
• Utilizada nas famílias V7000 e W8000
• Relacionada às séries V7101, V7102, V7103, W8102 e W8103
• Sustenta e movimenta o conjunto de agulhas
• Peça de reposição para manutenção do mecanismo da barra
• Identificação direta pelo Part Number

IDENTIFICAÇÃO

Produto: Barra da agulha
Referência: 11-801
Marca de aplicação: Kansai Special
Denominação técnica: Needle Bar
Tipo de máquina: Galoneira industrial
Famílias principais: V7000 / W8000
SKU Almeida Costura: 0012393
NCM: 8452.90.99
GTIN/EAN:

PARA QUE SERVE?

A barra da agulha é responsável por sustentar as agulhas e transmitir a elas o movimento vertical da máquina.

Durante cada ciclo de costura, a barra desce levando as agulhas através do tecido e sobe novamente enquanto os demais mecanismos realizam a formação do ponto.

Esse movimento precisa ocorrer de maneira corretamente sincronizada com:

Loopers, protetores de agulha, transporte e demais componentes do sistema de formação do ponto.

Por isso, a condição e a regulagem da barra influenciam diretamente no funcionamento da máquina.

COMO FUNCIONA?

A barra fica instalada verticalmente no cabeçote da galoneira.

Na região inferior são montados os componentes responsáveis por sustentar e posicionar as agulhas.

Durante o funcionamento:

1. O mecanismo interno movimenta a barra para baixo.

2. As agulhas atravessam o tecido.

3. Os loopers trabalham com as linhas na região inferior.

4. A barra retorna para cima.

5. O ciclo se repete continuamente enquanto a máquina costura.

Para que os pontos sejam corretamente formados, a altura e o sincronismo da barra precisam estar ajustados conforme a configuração da máquina.

COMPATIBILIDADE

KANSAI SPECIAL – FAMÍLIA V7000

Aplicação relacionada a máquinas compatíveis como:

V7101
V7102
V7103

incluindo subclasses dessas séries que utilizem a barra 11-801.

KANSAI SPECIAL – FAMÍLIA W8000

Aplicação relacionada a máquinas compatíveis como:

W8102
W8103

incluindo subclasses dessas séries que utilizem a referência 11-801.

SOBRE AS SUBCLASSES

As famílias Kansai possuem diversas versões identificadas por sufixos como:

D, DE, F, EMK e outras configurações.

Por isso, não é recomendável considerar a barra compatível somente porque o modelo começa com V7 ou W8.

Antes da compra, confirme principalmente a referência:

11-801

e o modelo completo da máquina.

OUTRAS APLICAÇÕES DA 11-801

A referência 11-801 não é exclusiva das famílias V7000 e W8000.

Ela também aparece tecnicamente em outras máquinas Kansai Special, incluindo modelos da família:

1002A
1002C
1002P

Por isso, a referência da peça é mais importante para identificação do que apenas o nome comercial da série.

NÃO CONFUNDIR COM 11-801-N

Existe também a referência:

11-801-N

Ela deve permanecer como peça separada até que haja confirmação documental de equivalência completa.

Não recomendamos tratar 11-801 e 11-801-N como a mesma barra apenas pela semelhança do código.

AGULHAS RELACIONADAS

Máquinas das famílias V7000/W8000 são encontradas utilizando sistemas de agulha da família UYx128 em diversas configurações. Cutex Sewing Supplies

Entretanto, o sistema e a espessura da agulha devem ser confirmados pelo modelo completo da máquina e pela configuração de bitola.

A barra 11-801, sozinha, não define:

Quantidade de agulhas, bitola ou numeração da agulha.

Essas características dependem também do prendedor, chapa, dente e demais componentes utilizados.

NÃO CONFUNDIR BARRA COM PRENDEDOR DE AGULHA

A 11-801 é a barra da agulha.

O prendedor de agulhas é outro componente instalado na extremidade da barra e pode variar conforme:

Quantidade de agulhas e bitola da máquina.

Por isso, este produto não deve ser anunciado como “barra completa com prendedor” sem confirmar fisicamente o conjunto fornecido.

QUANDO PODE SER NECESSÁRIO SUBSTITUIR?

A barra deve ser inspecionada quando apresentar:

Empeno, desgaste na região das buchas, riscos excessivos, folga, danos na rosca ou pontos de fixação, quebra ou deformação.

Alguns sintomas que podem justificar sua verificação são:

Agulhas trabalhando desalinhadas, dificuldade de manter a regulagem da altura ou movimento irregular da barra.

Esses sintomas também podem ter outras causas, como:

Buchas desgastadas, prendedor de agulha danificado, agulhas tortas ou regulagem incorreta.

CUIDADOS NA INSTALAÇÃO

Desligue a máquina antes da substituição.

Compare a barra nova com a peça retirada.

Confira a referência 11-801.

Observe a posição e altura da barra antiga antes de removê-la.

Não force a peça através das buchas.

Após a montagem, instale corretamente o prendedor e as agulhas.

Gire o volante manualmente e verifique a passagem das agulhas em relação à chapa, protetores e loopers.

A substituição normalmente exige regulagem da altura da barra e sincronismo com os loopers.

Por isso, quando necessário, recomenda-se instalação por técnico de máquina industrial.

DESCRIÇÃO COMPLETA

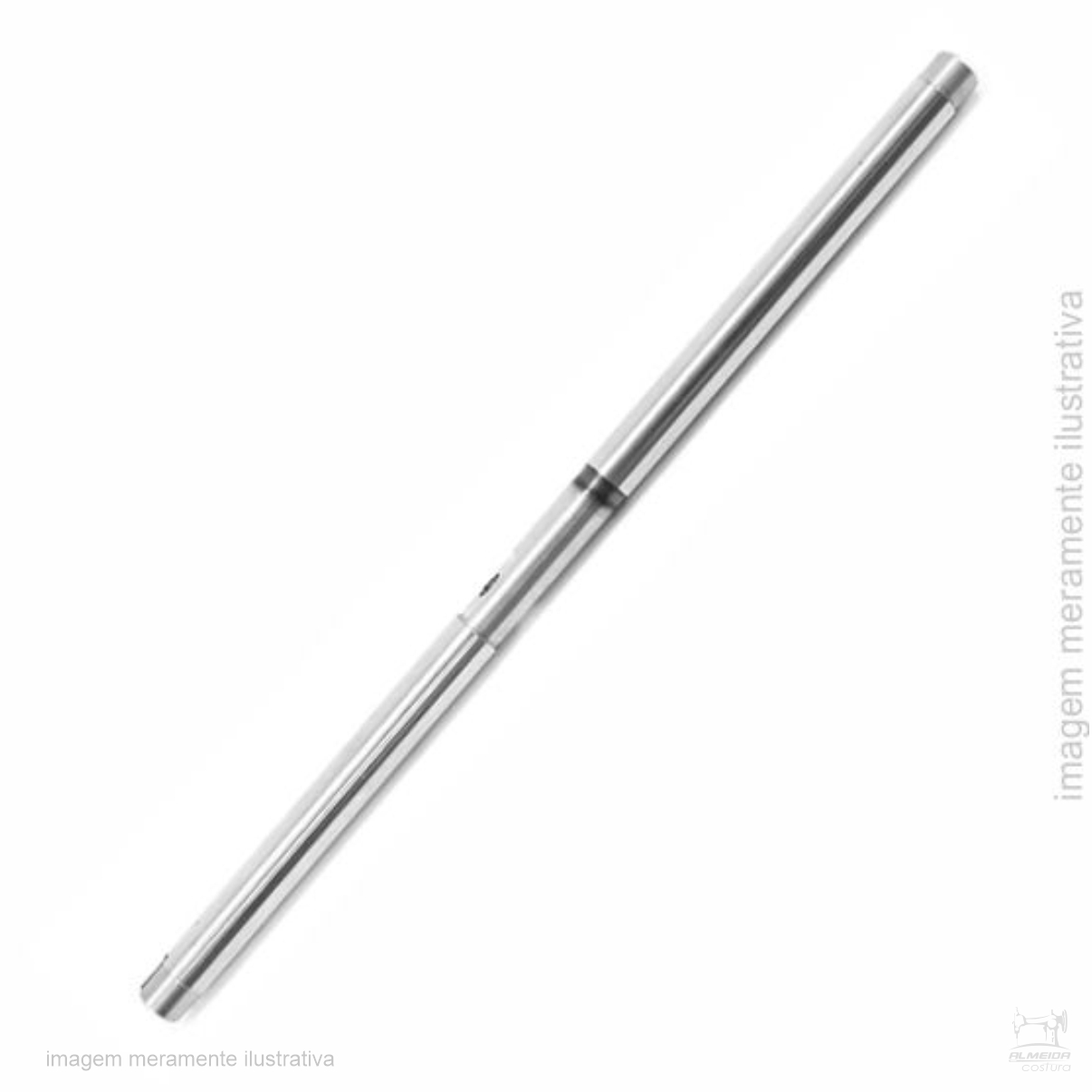

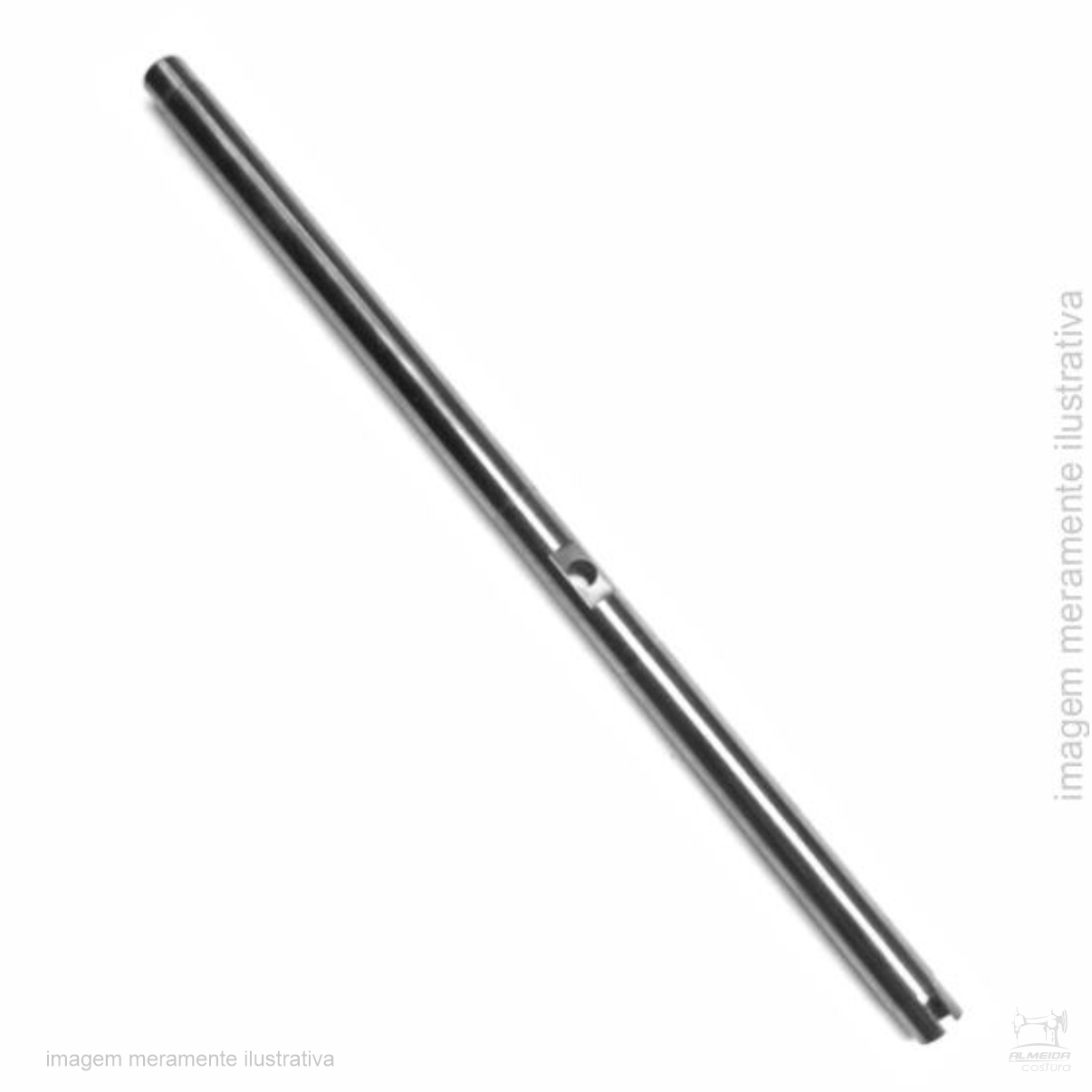

A Barra da Agulha para Galoneira Kansai Special V7000 / W8000 – 11-801 é uma peça utilizada no mecanismo responsável pelo movimento das agulhas durante a formação da costura.

A referência 11-801 é identificada tecnicamente como Needle Bar e aparece nos conjuntos de peças das famílias Kansai Special V-7000 e W8000.

Entre as máquinas relacionadas estão configurações das séries V7101, V7102, V7103, W8102 e W8103, desde que utilizem especificamente essa referência.

Durante o funcionamento da galoneira, a barra executa movimentos verticais contínuos, levando as agulhas através do tecido enquanto os loopers trabalham na formação dos pontos.

Na parte inferior da barra é instalado o conjunto responsável pelo posicionamento das agulhas. Como diferentes máquinas podem utilizar diferentes quantidades de agulhas e bitolas, esses componentes devem ser compatíveis com a configuração específica do equipamento.

A referência 11-801 também aparece em outras máquinas Kansai, portanto sua aplicação não deve ser limitada exclusivamente às séries V7000 e W8000.

Antes da compra, recomenda-se confirmar principalmente o Part Number 11-801, o modelo completo da máquina e o formato da barra instalada atualmente.

ITEM INCLUSO

01 Barra da agulha 11-801

NÃO ACOMPANHA

Prendedor de agulhas, agulhas, passa-fio, parafusos, buchas ou demais componentes, salvo quando expressamente indicados no produto.

OBSERVAÇÃO

Antes da compra, confira:

Referência: 11-801
Marca de aplicação: Kansai Special
Modelo completo da galoneira

Não considerar a peça universal para qualquer galoneira Kansai.
